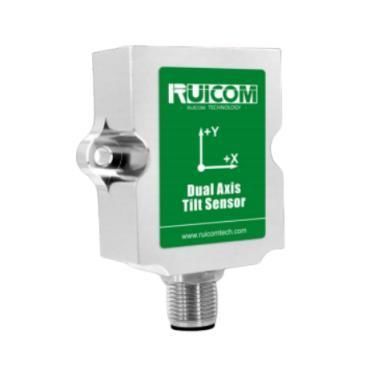

Sensore di inclinazione 2 assi LTS6

XYCANMEMS

Caratteristiche principali

• Sei metodi di installazione
• Risoluzi one 0,1°
• Uscita: CAN2.0B
• Alta resistenza alle vibrazioni >2000g
• Protezione IP67

Introduzione al prodotto
La serie LTS6 è un sensore di inclinazione MEMS di nuova generazione, compatto e per misura dinamica, in grado di misurare con stabilità l'assetto di piattaforme in movimento. Integra un'unità tilt a doppio canale che misura l'accelerazione gravitazionale statica e la converte in angoli di inclinazione e beccheggio rispetto al piano orizzontale. Il sensore dispone di un MCU integrato per una doppia correzione della linearità, migliorando la precisione rispetto alle soluzioni analogiche. Il principio di misura senza contatto fornisce output in tempo reale dell'assetto; è facile da usare e non richiede l'allineamento di due superfici di montaggio. Adatto a scenari di misura statici e dinamici, è indicato per automazione industriale e monitoraggio dell'assetto di piattaforme, con elevata immunità alle interferenze elettromagnetiche e funzionamento stabile in ambienti industriali gravosi.

Parametri di prestazione

• Intervallo di misura: ±90°
• Assi misurati: asse X / asse Y
• Risoluzione: 0,1°
• Precisione statica (@25°C): ±0,3°
• Precisione dinamica (@25°C): ±0,8°
• Coefficiente di temperatura del punto zero (-40°C~85°C): ±0,01 °/°C
• Coefficiente di temperatura della sensibilità (-40°C~85°C): ≤100 ppm/°C
• Tempo di avvio: 1,5 s
• Tempo di risposta: 0,05 s
• Segnale di uscita: CAN2.0B
• EMC: Secondo EN 61000 e serie GB/T 17626
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @ 11 ms, triaxiale (mezzo seno)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Livello di protezione: IP67
• Cavo: cavo schermato standard da 2 m
• Dimensioni: L64,5 × W50 × H18,5 mm
• Peso: ≤100 g (escluso cavo)

Specifiche tecniche

• Modello: LTS6
• Intervallo di misura: ±90°
• Assi: X / Y
• Risoluzione: 0,1°
• Precisione statica: ±0,3° (@25°C)
• Precisione dinamica: ±0,8° (@25°C)
• Coefficiente termico: punto zero ±0,01 °/°C; sensibilità ≤100 ppm/°C
• Tempo di avvio: 1,5 s
• Tempo di risposta: 0,05 s
• Interfaccia: CAN2.0B
• Norme EMC: EN 61000, serie GB/T 17626
• Protezione ingressi: IP67
• Robustezza meccanica: urto 100 g, vibrazione 10 grms
• Cavo: 2 m schermato (standard)
• Dimensioni: 64,5 × 50 × 18,5 mm
• Peso: ≤100 g (senza cavo)
