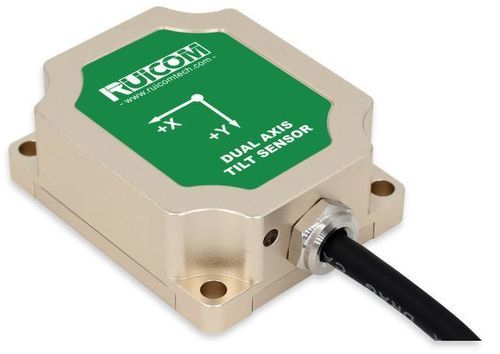

Sensore di inclinazione triassiale STSL

XYZRS-485TTL

Introduzione del prodotto
Il STSL è un inclinometro biaxiale compatto e a basso consumo sviluppato da RUICOM Technology per applicazioni di controllo industriale in campo. Misura simultaneamente angolo di inclinazione, frequenza di oscillazione, ampiezza di oscillazione e spostamento del centro, adatto al monitoraggio di strutture come torri e ponti.

Caratteristiche principali

• Misura triasse (X, Y, Z)
• Campo di misura ±30°
• Risoluzione 0,001°
• Protezione IP67 per ambienti esterni/esigenti
• Precisione: <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Basso consumo e avvio rapido (2,5 s)
• Uscite: RS485 o TTL (opzionale); protocollo MODBUS RTU
• Buone prestazioni EMC (EN 61000 / GB/T 17626)

Parametri di prestazione

• Modello: STSL
• Campo di misura: ±30°
• Assi di misura: X, Y, Z (triasse)
• Risoluzione: 0,001°
• Precisione (@25°C): <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Stabilità a lungo termine: <0,02°
• Coefficiente temperatura punto zero: 0,0008 °/°C (−40~85 °C)
• Coefficiente temperatura sensibilità: ≤0,01 %/°C (−40~85 °C)
• Campo frequenza di oscillazione: <12,5 Hz; precisione: 0,20 Hz
• Ampiezza dinamica e spostamento centrale: calcolati dall'altezza di installazione e dall'angolo dell'asse Z
• Tempo di risposta: <0,1 s; frequenza di risposta: >10 Hz
• Tempo di avvio: 2,5 s
• Uscita: RS485/TTL opzionale; comunicazione: MODBUS RTU
• Resistenza agli urti: 100 g @ 11 ms, 3 assi (mezzo seno)
• Resistenza alle vibrazioni: 10 grms / 10–1000 Hz
• Resistenza di isolamento: ≥100 MΩ
• Grado di protezione: IP67
• Cavo: 2 m standard (4 × 0,2 mm²)
• Peso: ≤150 g (incluso cavo)

Note

• Risoluzione: la minima variazione rilevabile all'interno del campo di misura.
• Precisione di misura: errore RMS rispetto all'angolo reale a temperatura ambiente.
• Stabilità a lungo termine: scostamento tra valori max e min su un anno di funzionamento continuo a temperatura ambiente.
• Tempo di risposta: tempo necessario perché l'uscita raggiunga il valore standard dopo una variazione dell'angolo.

Specifiche tecniche

• Modello: STSL
• Marca: RUICOM Technology
• Campo di misura: ±30°
• Assi: X, Y, Z
• Risoluzione: 0,001°
• Precisione (@25°C): <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Stabilità a lungo termine: <0,02°
• Coefficiente temperatura: punto zero 0,0008 °/°C; sensibilità ≤0,01 %/°C (−40~85 °C)
• Frequenza di oscillazione: <12,5 Hz (precisione 0,20 Hz)
• Tempo di avvio: 2,5 s; tempo di risposta: <0,1 s
• Uscita / protocollo: RS485 o TTL (opzionale) / MODBUS RTU
• EMC: conforme a EN 61000 e GB/T 17626
• Urto / Vibrazione: 100 g @11 ms; 10 grms 10–1000 Hz
• Protezione ingresso: IP67
• Cavo: 2 m (4 × 0,2 mm²)
• Peso: ≤150 g (incluso cavo)
