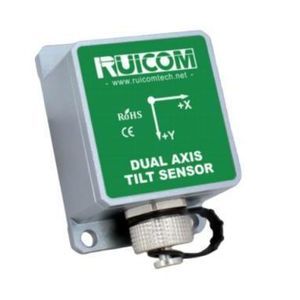

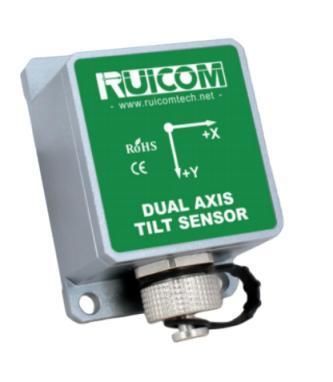

Inclinometro XY NTS6-C1/C2/C3

2 assiCANCANopen

Panoramica del prodotto
La serie NTS6 è un sensore di inclinazione MEMS digitale e compatto, progettato per il monitoraggio dell'assetto in applicazioni industriali. Integra un'unità di rilevamento gravitazionale a doppio canale che misura l'accelerazione gravitazionale statica e la converte negli angoli di rollio e beccheggio rispetto al piano orizzontale. L'MCU integrato effettua una calibrazione secondaria della linearità per migliorare l'accuratezza rispetto ai prodotti analogici. Uscite disponibili: CANopen, CAN2.0A, CAN2.0B.

Caratteristiche principali

• Risoluzione: 0,02°
• Alimentazione: DC 5 V standard
• Uscite selezionabili: CANopen / CAN2.0A / CAN2.0B
• Intervalli di misura selezionabili: ±10°, ±30°, ±60°, ±90°
• Grado di protezione: IP67

Parametri di prestazione (estratto)

• Intervalli di misura: ±10° / ±30° / ±60° / ±90°
• Asse di misura: XY (rollio e beccheggio)
• Risoluzione: 0,02°
• Precisione di misura (@25°C): 0,1°
• Coefficiente di temperatura del punto zero (-40~85°C): ±0,02 °/°C
• Coefficiente di temperatura della sensibilità (-40~85°C): ≤150 ppm/°C
• Tempo di avvio: 0,5 s
• Frequenza di risposta: 20 s
• Frequenza di uscita (configurabile): 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Segnali di uscita: CANopen / CAN2.0A / CAN2.0B
• Compatibilità elettromagnetica: secondo EN61000 e GBT17626
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @11 ms, triaxiale (mezza sinusoide)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Classe di protezione: IP67
• Cavo: cavo schermato standard 2 m (peso ≤123 g)
• Peso: ≤112 g

Dimensioni del prodotto
Fare riferimento alle immagini del prodotto per il disegno delle dimensioni.

Specifiche tecniche

• Modello / Serie: NTS6
• Intervalli di misura disponibili: ±10°, ±30°, ±60°, ±90°
• Asse di misura: XY (rollio e beccheggio)
• Risoluzione: 0,02°
• Precisione di misura (@25°C): 0,1°
• Coefficiente di temperatura del punto zero (-40~85°C): ±0,02 °/°C
• Coefficiente di temperatura della sensibilità (-40~85°C): ≤150 ppm/°C
• Tempo di avvio: 0,5 s
• Frequenza di risposta: 20 s
• Frequenza di uscita (configurabile): 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Segnali di uscita: CANopen, CAN2.0A, CAN2.0B
• Compatibilità elettromagnetica: secondo EN61000 e GBT17626
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @11 ms, triaxiale (mezza sinusoide)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Classe di protezione: IP67
• Cavo: cavo schermato standard 2 m (peso ≤123 g)
• Peso: ≤112 g
• Alimentazione: DC 5 V standard
