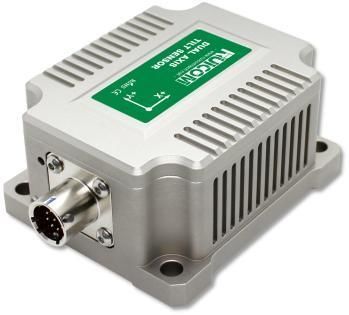

Sensore di vibrazione per sorveglianza di macchine VTS6D

per manutenzione secondo condizioneper condizioni difficiliper manutenzione preventiva

Introduzione del prodotto
Il VTS è un sensore industriale ad alta precisione sviluppato da RUICOM Technology per la misura delle vibrazioni e dell'angolo di inclinazione. Ogni unità viene sottoposta a compensazione di calibrazione su tutta la gamma di temperature e a test di stabilità prima della spedizione, per garantire prestazioni di misura affidabili in diversi ambienti. Un algoritmo FFT integrato rileva le vibrazioni meccaniche nella banda 0.5–20 Hz, permettendo di calcolare la velocità di picco e l'ampiezza massima dello spostamento tramite analisi in frequenza. Il dispositivo supporta più interfacce industriali (RS485 / RS422 / RS232) e il protocollo MODBUS. Include software professionale di analisi dati per monitoraggio in tempo reale, registrazione e analisi approfondita. Il design di montaggio senza contatto consente il fissaggio con viti sulla superficie target e il calcolo automatico dell'angolo di inclinazione orizzontale per velocizzare il dispiegamento. Con elevata immunità elettromagnetica e resistenza agli urti meccanici, la serie VTS è adatta a piattaforme mobili esigenti e ambienti complessi come veicoli di comunicazione satellitare, veicoli comando speciali e veicoli con antenna radar.

Caratteristiche principali

• Inclinometro e sensore di vibrazione ad alta precisione
• Algoritmo FFT integrato per l'analisi delle vibrazioni (0.5–20 Hz)
• Misura dell'inclinazione su doppio asse (XY)
• Alta risoluzione e precisione (risoluzione 0.0005°, precisione 0.001°)
• Orientamento orizzontale o verticale opzionale
• Multiple interfacce industriali: RS485 / RS232 / RS422; supporta MODBUS
• Progettazione robusta con ottime prestazioni EMC e resistenza agli urti meccanici

Applicazioni

• Misura di assetto su piattaforme mobili di fascia alta (veicoli di comunicazione satellitare, veicoli comando speciali, veicoli con antenna radar)
• Monitoraggio e diagnosi delle vibrazioni industriali
• Monitoraggio preciso dell'inclinazione/livellamento in ambienti gravosi

Specifiche tecniche

• Model: VTS6D
• Campo di misura: ±10°
• Asse di misura: XY (doppio asse)
• Risoluzione: 0.0005°
• Precisione di misura: 0.001°
• Coefficiente di temperatura dello zero: 0.0003°/°C
• Coefficiente di temperatura della sensibilità: ≤50 ppm/°C
• Tempo di accensione: <0.5 s
• Frequenza di risposta: 20 Hz
• Frequenza di uscita: configurabile 5 Hz / 10 Hz / 25 Hz / 35 Hz / 50 Hz / 100 Hz
• Segnale di uscita / interfacce: RS485 / RS232 / RS422 (opzionale)
• Protocollo di comunicazione: supporta MODBUS industriale
• EMC: conforme a EN61000 e GBT17626
• MTBF: ≥98.000 ore
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @ 11 ms (3 direzioni assiali, semisinusoidale)
• Anti-vibrazione: 10 grms / 10 ~ 1000 Hz
• Classe di protezione: IP67
• Cavi: cavo standard schermato resistente all'usura e a temperature estese, 1 m con connettore aeronautico; peso ≤150 g
• Peso: ≤425 g (escluso cavo)
• Capacità di rilevamento vibrazioni: rileva vibrazioni meccaniche in 0.5–20 Hz e calcola la velocità di picco e l'ampiezza massima di spostamento tramite analisi in frequenza
