Sensore di corrente ad effetto Hall ad anello aperto SCY6

ACDCdi alta precisione

Dettagli del prodotto

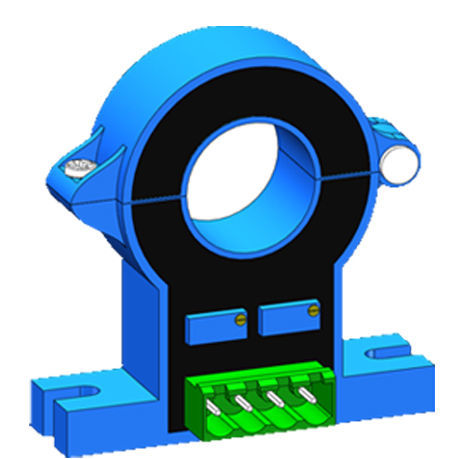

Il sensore di corrente Hall della serie SCY6 è una nuova generazione di sensori di corrente a nucleo diviso in loop aperto basati sul principio dell'effetto Hall. Può misurare con precisione corrente continua, alternata e pulsata, nonché varie forme d'onda irregolari in condizioni di isolamento elettrico. Il sensore presenta una perforazione di tipo foro rotondo per le connessioni dei cavi ed è ampiamente utilizzato in inverter, tutti i tipi di alimentatori, pannelli DC, saldatrici e altre apparecchiature. La parte superiore e inferiore possono essere aperte, rendendo questo modello molto facile da installare. La serie SCY6 ha un modello simile, la serie SCY6D, che funziona con un'unica alimentazione (+5V, +12V).

• Installazione facile: La parte superiore e inferiore possono aprirsi e chiudersi senza rimuovere la barra collettrice.
• Basato sul principio del loop aperto: Misura corrente continua, alternata e pulsata.
• Perforazione quadrata: Misura principalmente la corrente del conduttore del filo.
• Caratteristiche: Alta precisione, basso consumo energetico, alta affidabilità e forte capacità di sovraccarico.
• Attenzione: Un cablaggio errato può danneggiare il sensore.

Dati tecnici
Parametri（25℃）/Modello
SCY6-
100A | 200A | 300A | 500A
Corrente nominale Rms (Ipn): ±100AT | ±200AT | ±300AT | ±500AT
Gamma di misurazione (Ip): 300AT | 600AT | 750AT | 1000AT
Resistenza di carico Rmax: ≥10KΩ
Tensione di uscita: ±4V o 5V
Tensione di lavoro: DC ±12V o ±15V (±5%)
Precisione @ Ta=25°C: ±1%
Linearità @ Ta=25°C: ±1%
Tensione di tenuta: 2.5 kVrms/50Hz/1min
Tensione di offset: <±30mV (100A), <±15mV (altri)
Caratteristiche di temperatura di offset: < ±0.08%/°C (100A), < ±0.05%/°C (altri)
Deriva termica di Vo: <±2mV/°C (100A), <±1mV/°C (altri)
Offset di isteresi: <30mV (100A), <20mV (altri, If=F.S. 0<--->Corrente di ingresso nominale)
Tempo di risposta: < 5uS
Consumo di corrente: <±15mA
Temperatura di funzionamento: -20~+80 °C
Temperatura di stoccaggio: -40~+85 °C
Diametro interno del foro (mm): ø21

Dimensione (mm)

Note:

• Errore di dimensione: ±1mm
• Apertura primaria: φ21mm
• Terminale di uscita Y6T: 2EDGVC-5.08-4P
• Interfaccia di uscita Y6R: Amphenol BD-04AFMM-QL8XX
• La direzione dell'indicazione IP è la direzione positiva della corrente, OFS è la regolazione zero, e GIN è la regolazione dell'uscita
• Un cablaggio errato può causare danni al sensore

Istruzioni

• La parte superiore e inferiore della serie SCY6 possono aprirsi e chiudersi senza rimuovere la barra collettrice, facile da installare.
• Basato sul principio del loop aperto, può misurare corrente continua, alternata e pulsata.
• Perforazione quadrata, misura principalmente la corrente del conduttore del filo.
• Caratteristiche: Alta precisione, basso consumo energetico, alta affidabilità e forte capacità di sovraccarico.
• Attenzione: Un cablaggio errato può danneggiare il sensore.

Peso e confezione
96 pezzi per scatola

Caratteristiche / specifiche tecniche

• Corrente nominale Rms (Ipn): ±100AT, ±200AT, ±300AT, ±500AT
• Gamma di misurazione (Ip): 300AT, 600AT, 750AT, 1000AT
• Resistenza di carico Rmax: ≥10KΩ
• Tensione di uscita: ±4V o 5V
• Tensione di lavoro: DC ±12V o ±15V (±5%)
• Precisione @ Ta=25°C: ±1%
• Linearità @ Ta=25°C: ±1%
• Tensione di tenuta: 2.5 kVrms/50Hz/1min
• Tensione di offset: <±30mV (100A), <±15mV (altri)
• Caratteristiche di temperatura di offset: < ±0.08%/°C (100A), < ±0.05%/°C (altri)
• Deriva termica di Vo: <±2mV/°C (100A), <±1mV/°C (altri)
• Offset di isteresi: <30mV (100A), <20mV (altri)
• Tempo di risposta: < 5uS
• Consumo di corrente: <±15mA
• Temperatura di funzionamento: -20~+80 °C
• Temperatura di stoccaggio: -40~+85 °C
• Diametro interno del foro: ø21mm
• Errore di dimensione: ±1mm
• Terminale di uscita Y6T: 2EDGVC-5.08-4P
• Interfaccia di uscita Y6R: Amphenol BD-04AFMM-QL8XX
