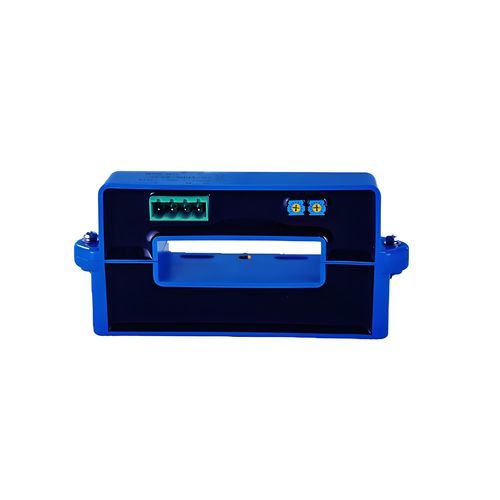

Sensore di corrente ad effetto Hall ad anello aperto SCY5

ACDCanalogico

Panoramica del prodotto
Il sensore di corrente Hall della serie SCY5 è una nuova generazione di sensori di corrente a nucleo diviso in loop aperto basati sul principio dell'effetto Hall. Può misurare con precisione corrente continua, alternata, pulsata e varie forme d'onda irregolari in condizioni di isolamento elettrico. Il sensore presenta una perforazione di tipo foro rotondo per le connessioni dei cavi ed è ampiamente utilizzato in inverter, alimentatori, pannelli CC, saldatrici e altre apparecchiature. Il suo design a nucleo diviso consente alle parti superiore e inferiore di aprirsi, rendendo l'installazione molto semplice.

Dati tecnici
Parametri @25 ℃/Modello

SCY5-

500A	800A	1000A	1200A	1500A	1800A
Corrente nominale efficace (Ipn)	±500AT	±800AT	±1000AT	±1200AT	±1500AT	±1800AT
Gamma di misura della corrente primaria (Ipm)	1000AT	1600AT	2000AT	2400AT	3000AT	4000AT
Resistenza di carico	≥10KΩ
Tensione di uscita	±4V o ±5V
Tensione di lavoro	DC ±12V o ±15V
Precisione	±1%
Linearità	±1%
Tensione di tenuta	3kVrms/50Hz/1min
Uscita zero	<30mV
Caratteristiche di temperatura di offset	< ±0.1%/°C
Deriva termica di Vo	<±1mV/°C (IF=0)
Offset di isteresi	<±25mV (If=F.S. 0 <---> Corrente di ingresso nominale)
Tempo di risposta	< 7uS
Larghezza di banda	±DC -4KHZ
Consumo di corrente	±23mA
Temperatura di esercizio	-20~+80 °C
Temperatura di stoccaggio	-40~+85 °C

Dimensioni (mm)

• Errore di dimensione: ±1mm
• Apertura primaria: □64*16mm
• Terminale di uscita SCY5: Molex 5045-04AG
• Terminale di uscita SCY5T: 2EDGVC-5.08-4P
• Spina di accoppiamento SCY5T: 2EDGK-5.08-4P
• La direzione dell'indicazione IP è la direzione positiva della corrente, OFS è la regolazione zero, e GIN è la regolazione dell'uscita
• Un cablaggio errato può danneggiare il sensore

Istruzioni

• La serie SCY5 può aprirsi e chiudersi senza rimuovere la barra collettrice, facile da installare
• Basato sul principio del loop aperto, può misurare corrente continua, alternata e pulsata
• Perforazione quadrata, misura principalmente la corrente del conduttore in rame
• Caratteristiche: Alta precisione, basso consumo energetico, alta affidabilità e forte capacità di sovraccarico
• Attenzione: Un cablaggio errato può danneggiare il sensore

Caratteristiche / Specifiche tecniche

• Sensore di corrente a effetto Hall con nucleo diviso in loop aperto
• Misura correnti continue, alternate e pulsate
• Isolamento elettrico
• Corrente nominale: 500A a 1800A
• Tensione di uscita: ±4V o ±5V
• Tensione di lavoro: DC ±12V o ±15V
• Precisione: ±1%
• Linearità: ±1%
• Tensione di tenuta: 3kVrms/50Hz/1min
• Tempo di risposta: < 7uS
• Larghezza di banda: ±DC -4KHZ
• Temperatura di esercizio: -20~+80 °C
• Temperatura di stoccaggio: -40~+85 °C
• Apertura primaria: □64*16mm
• Facile installazione grazie al design a nucleo diviso
