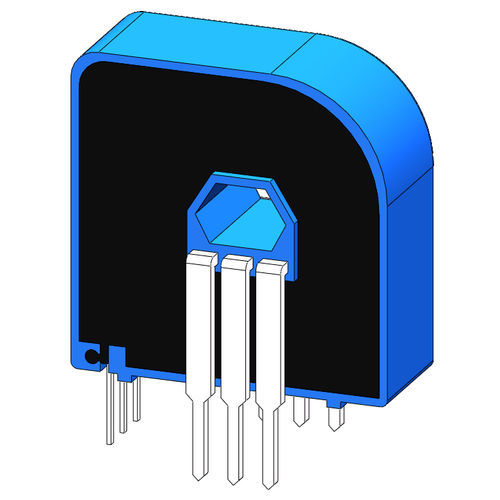

Sensore di corrente ad effetto Hall ad anello aperto SCK23D

PCBDCAC

Dettagli del prodotto
Il sensore di corrente ad anello aperto effetto Hall della serie SCK23 è una nuova generazione di sensori di corrente ad anello aperto basati sul principio dell'effetto Hall. Può misurare con precisione corrente continua, alternata e pulsata, oltre ad altre forme d'onda irregolari in condizioni di isolamento elettrico. Montaggio su scheda PCB e alimentazione singola, il prodotto è incapsulato con resina importata, che offre eccellente conducibilità termica e scalabilità. Il nucleo ad alte prestazioni minimizza il magnetismo residuo, tutti i componenti elettronici sono importati.

Parametri tecnici

• Corrente nominale di ingresso (Ipn): ±6AT, ±10AT, ±25AT, ±50AT
• Gamma di misurazione (Ip): fino a 100AT
• Resistenza di carico Rmax: ≥10kΩ
• Tensione di uscita: 2,5 V ±2 V
• Tensione di lavoro: DC +5V(±5%)
• Precisione @ Ta=25°C: ±0,5%
• Linearità @ Ta=25°C: ±0,5%
• Tensione di tenuta: 3,0kVrms/50Hz/min
• Tensione di offset: 2,5V <±1%
• Caratteristiche di temperatura di offset: < ±0,05%/°C
• Caratteristiche di temperatura della tensione di offset: < ±0,1%/°C
• Offset di isteresi: <±5mV
• Tempo di risposta: < 5uS
• Consumo di corrente: <±15mA
• Temperatura di esercizio: -40~+80°C
• Temperatura di stoccaggio: -40~+85°C

Note

• Errore di dimensione: ±0,5mm
• Apertura primaria: ◇4,4*6,6mm
• Foro di fissaggio: φ4,5mm
• Uscita dei pin, spaziatura 2,54*2mm
• La direzione dell'indicazione IP è la direzione positiva della corrente
• La temperatura del conduttore primario non deve superare i 105°C
• Un cablaggio errato può danneggiare il sensore

Caratteristiche / Specifiche tecniche

• Sensore di corrente ad effetto Hall ad anello aperto
• Montaggio su PCB
• Misura correnti DC, AC, pulsate e a forma d'onda irregolare
• Isolamento elettrico
• Alimentazione singola: DC +5V (±5%)
• Incapsulamento con resina importata per conducibilità termica e scalabilità
• Magnetismo residuo minimo
• Componenti elettronici importati
• Corrente nominale di ingresso: ±6AT, ±10AT, ±25AT, ±50AT
• Gamma di misurazione: fino a 100AT
• Precisione: ±0,5%
• Linearità: ±0,5%
• Tensione di tenuta: 3,0kVrms/50Hz/min
• Temperatura di esercizio: -40~+80°C
• Temperatura di stoccaggio: -40~+85°C
