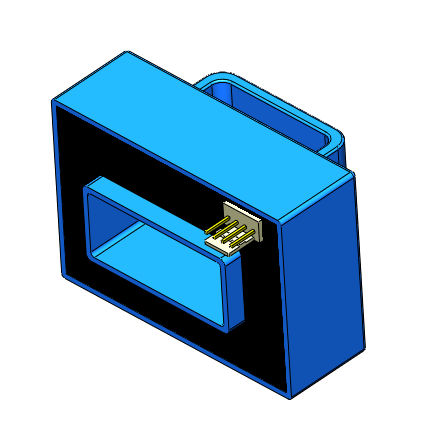

Sensore di corrente ad effetto Hall ad anello aperto SCK35

Sensore di corrente ad effetto Hall ad anello aperto - SCK35 - Shenzhen Socan Technologies Co.,Ltd
Sensore di corrente ad effetto Hall ad anello aperto - SCK35 - Shenzhen Socan Technologies Co.,Ltd
Sensore di corrente ad effetto Hall ad anello aperto - SCK35 - Shenzhen Socan Technologies Co.,Ltd - immagine - 2
Sensore di corrente ad effetto Hall ad anello aperto - SCK35 - Shenzhen Socan Technologies Co.,Ltd - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shenzhen Socan Technologies Co.,Ltd

Caratteristiche

Tecnologia
ad effetto Hall ad anello aperto
Corrente primaria

3.000 A

Descrizione

Dettagli del prodotto
  • Basato sul principio di misurazione dell'effetto Hall, modalità circuito aperto.
  • La tensione di isolamento tra primario e secondario è superiore a 3000VAC.
  • Può misurare corrente continua, alternata, impulsi e varie forme d'onda irregolari in condizioni isolate.
  • Le prestazioni dinamiche (di/dt e tempo di risposta) sono ottimali quando la barra collettrice è completamente riempita di perforazioni primarie.

Disegno e Dimensioni (mm)
  • Vedi immagine del disegno dimensionale (fornita di seguito nella sezione immagini).

Note
  • Errore di dimensione: ±1mm
  • Apertura primaria: □ 41.5*17.5mm
  • Foro di fissaggio: φ4.5mm*2
  • Terminale di uscita SCK35: Molex 5045-04AG
  • Terminale di uscita SCK35T: 2EDGVC-5.08-4P
  • Spina di collegamento SCK35T: 2EDGK-5.08-4P
  • La direzione dell'indicazione IP è la direzione positiva della corrente
  • La temperatura del conduttore primario non deve superare i 105°C
  • Un cablaggio errato può danneggiare il sensore

Specifiche tecniche / Caratteristiche
  • Sensore di corrente a effetto Hall a circuito aperto
  • Serie: SCK35
  • Tensione di isolamento: >3000VAC
  • Apertura primaria: 41.5 x 17.5 mm
  • Terminale di uscita: Molex 5045-04AG (SCK35), 2EDGVC-5.08-4P (SCK35T)
  • Fori di fissaggio: 2 x φ4.5mm
  • Temperatura di esercizio (conduttore primario): ≤105°C
