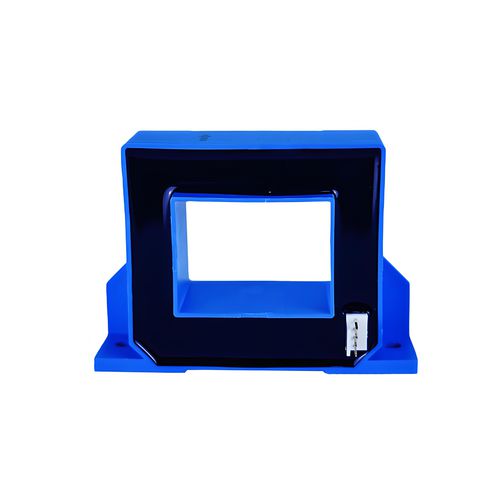

Sensore di corrente ad effetto Hall ad anello aperto SCK18

di alta precisione

Dettagli del prodotto
Il sensore di corrente a circuito aperto della serie SCK18 è una nuova generazione di sensori di corrente a circuito aperto basati sul principio dell'effetto Hall. Può misurare con precisione corrente continua, alternata e pulsata, oltre ad altre forme d'onda irregolari in condizioni di isolamento elettrico.

Dati generali

• Corrente nominale efficace (Ipn): ±300AT a ±2000AT
• Gamma di misura (Ip): 2*Ipn
• Resistenza di carico Rmax: ≥10kΩ
• Tensione di uscita: ±4V
• Tensione di lavoro: DC ±12V~±15V(±5%)
• Precisione @ Ta=25°C: ±1% FS
• Linearità @ Ta=25°C: ±1% FS
• Tensione di tenuta: 3kVrms/50Hz/min
• Tensione di offset: < ±30mV
• Caratteristiche di temperatura di offset: < ±0.1%/°C
• Deriva termica di Vo: < ±1mV/°C (If=0)
• Tempo di risposta: < 5uS
• Offset di isteresi: < ±25mV (se=F.S. 0 <--> Corrente RMS nominale)
• Consumo di corrente: <±15mA
• Temperatura di esercizio: -20~+80°C
• Temperatura di stoccaggio: -40~+85°C

Dimensioni (mm)
Apertura primaria: □40*30mm
Foro di fissaggio: φ4.5mm*2
Il terminale di uscita è compatibile con Molex 5045-04A
La direzione di indicazione IP è la direzione positiva della corrente
La temperatura del conduttore primario non deve superare i 105°C
Un cablaggio errato può danneggiare il sensore
Errore di dimensione: ±1mm

Istruzioni

• La serie SCK18 è un sensore di corrente a circuito aperto. C'è isolamento galvanico tra il circuito primario e secondario del sensore, può misurare correnti continue, alternate o pulsate.
• Grande perforazione quadrata, misura principalmente la corrente del conduttore in rame.
• Caratteristiche: Alta precisione, basso consumo energetico, alta affidabilità e grande capacità di sovraccarico.

Caratteristiche / Specifiche tecniche

• Sensore di corrente ad effetto Hall a circuito aperto
• Corrente RMS nominale: 300A a 2000A (vari modelli)
• Tensione di uscita: ±4V
• Tensione di lavoro: DC ±12V~±15V (±5%)
• Precisione: ±1% FS
• Linearità: ±1% FS
• Tensione di tenuta: 3kVrms/50Hz/min
• Tensione di offset: < ±30mV
• Caratteristiche di temperatura di offset: < ±0.1%/°C
• Deriva termica di Vo: < ±1mV/°C (If=0)
• Tempo di risposta: < 5uS
• Offset di isteresi: < ±25mV
• Consumo di corrente: <±15mA
• Temperatura di esercizio: -20~+80°C
• Temperatura di stoccaggio: -40~+85°C
• Apertura primaria: 40x30mm
• Foro di fissaggio: φ4.5mm*2
• Terminale di uscita: Compatibile con Molex 5045-04A
• Isolamento galvanico tra i circuiti primario e secondario
• Alta precisione, basso consumo energetico, alta affidabilità, grande capacità di sovraccarico
