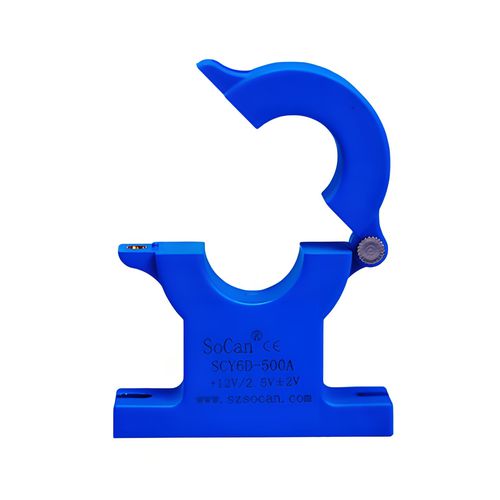

Sensore di corrente ad effetto Hall SCY6D

DCAC4-20 mA

Dettagli del prodotto
Il sensore di corrente a effetto Hall a nucleo diviso SCY6D è un sensore di corrente a singola alimentazione, misurazione in anello aperto. C'è isolamento galvanico tra il circuito primario e secondario del sensore, può misurare correnti continue, alternate o pulsate. La serie SCY6D può aprirsi e chiudersi senza rimuovere la barra collettrice, facile da installare. Perforazione rotonda, misura principalmente la corrente del conduttore del filo. Caratteristiche: Alta precisione, basso consumo energetico, alta affidabilità e forte capacità di sovraccarico. La serie SCY6D ha un modello simile, che è la serie SCY6, è un modello a doppia alimentazione.

Dati tecnici
Parametri（25℃）/Modello | SCY6D-
100A | 200A | 300A | 500A
Corrente nominale Rms (Ipn) | ±100AT | ±200AT | ±300AT | ±500AT
Gamma di misurazione (Ip) | 400AT | 600AT | 800AT | 1000AT
Resistenza di carico Rmax | ≥10KΩ
Tensione di uscita | 2.5V±2V o 4-20mA
Tensione di lavoro | DC +12V (±5%)
Precisione @ Ta=25°C | ±1%
Linearità @ Ta=25°C | ±1%
Tensione di tenuta | 2.5 kVrms/50Hz/1min
Tensione zero | 30V ±%
Caratteristiche di temperatura di offset | < ±0.08%/°C (100A), < ±0.05%/°C (altri)
Deriva termica di Vo | <±2mV/°C (100A), <±1mV/°C (altri)
Offset di isteresi | <30mV (100A), <20mV (altri, If=F.S. 0<--->Corrente di ingresso nominale)
Tempo di risposta | < 5uS
Consumo di corrente | <25mA
Temperatura di esercizio | -20~+80 °C
Temperatura di stoccaggio | -40~+85 °C
Diametro interno (mm) | diametro 21

Dimensione
Diametro del foro 20mm

Istruzioni

• La serie SCY6D può aprirsi e chiudersi senza rimuovere la barra collettrice, facile da installare.
• Basato sul principio dell'anello aperto, può misurare corrente continua, alternata e pulsata.
• Perforazione rotonda, diametro 20mm, misura principalmente la corrente del conduttore del filo.
• Caratteristiche: Alta precisione, basso consumo energetico, alta affidabilità e forte capacità di sovraccarico.
• Può essere personalizzato secondo i requisiti del prodotto.

Attenzione: Un cablaggio errato può danneggiare il sensore.
Nota: Può essere personalizzato per 30A, 50A come corrente di ingresso principale.

Caratteristiche / Specifiche tecniche

• Modello: SCY6D
• Tipo: Sensore di corrente a effetto Hall a nucleo diviso a singola alimentazione
• Misurazione: Anello aperto, corrente DC/AC/Pulsata
• Isolamento galvanico tra primario e secondario
• Corrente RMS nominale: ±100AT, ±200AT, ±300AT, ±500AT
• Gamma di misurazione: 400AT, 600AT, 800AT, 1000AT
• Resistenza di carico: ≥10KΩ
• Uscita: 2.5V±2V o 4-20mA
• Tensione di lavoro: DC +12V (±5%)
• Precisione: ±1%
• Linearità: ±1%
• Tensione di tenuta: 2.5 kVrms/50Hz/1min
• Tensione zero: 30V ±%
• Caratteristiche di temperatura di offset: < ±0.08%/°C (100A), < ±0.05%/°C (altri)
• Deriva termica di Vo: <±2mV/°C (100A), <±1mV/°C (altri)
• Offset di isteresi: <30mV (100A), <20mV (altri)
• Tempo di risposta: < 5uS
• Consumo di corrente: <25mA
• Temperatura di esercizio: -20~+80 °C
• Temperatura di stoccaggio: -40~+85 °C
• Diametro interno: diametro 21mm
• Dimensione: Diametro del foro 20mm
