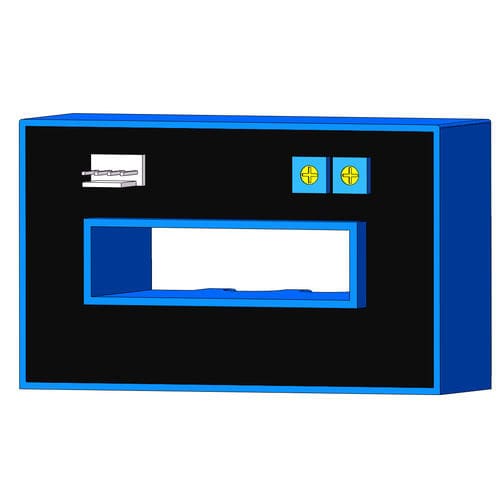

Sensore di corrente ad effetto Hall ad anello aperto SCK34

DCACcon uscita in tensione

Panoramica del prodotto

• Serie: SCK34
• Misurazione: Corrente continua, alternata, a impulsi
• Valore nominale: 600..2500A
• Segnale nominale secondario: Tensione
• Valore del segnale nominale secondario: Istantaneo +/- 4V
• Tensione di alimentazione: DC bipolare esterna +/-15V
• Precisione: 1%
• Temperatura di esercizio: -40°C / 125°C
• Tecnologia: Effetto Hall a circuito aperto
• Montaggio: Su fissaggio primario
• Applicazioni: VFD, UPS, BMS, Sistema di nuova energia

Parametri tecnici
Modello | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Corrente primaria (A)IPN | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Valore massimo di picco della corrente primaria (A) IPM | ±1800A | ±2400A | ±3600A | ±600A | ±4500A | ±4500A | ±4500A
Tensione di uscita (V) Vout @±IPN，RL=10KΩ | ±4V±1%

Dati elettrici
Elemento | Min. | Max. | Tipico | Unità
Gamma di tensione di alimentazione Vc（Nota 1） | ±11 | ±15 | ±18 | VDC
Consumo di corrente Ic | - | ±13 | ±15 | mA
Resistenza di isolamento RINS@500V DC | 1000 | - | - | MΩ
Tensione di uscita Vout @IPN, RL=10KΩ, TA=25℃ | 3.96 | 4.0 | 4.04 | V
Resistenza interna di uscita ROUT | - | 102 | - | Ω
Resistenza di carico RL (Nota 3） | 1 | 10 | - | KΩ
Precisione Х @IPN, TA=25℃ | - | ±1 | - | %
LinearitàεL@RL=10KΩ, TA=25℃ | - | ±0.5 | - | %IPN
Tensione di offset VOE@TA=25℃ | - | ±10 | ±20 | mV
Tensione di isteresi VO M @ IPN→0 | - | ±10 | ±20 | mV
Coefficiente di temperatura della tensione di offset TCVOE | - | ±0.5 | ±1 | mV/℃
Coefficiente di temperatura della tensione di uscita TCVout | - | ±0.05 | ±0.1 | %/℃
Tempo di risposta tD @ 0→IPN | - | 3 | 5 | us
Larghezza di banda BW | - | 50 | - | Hz
Temperatura di esercizio ambiente TA | -40 | 25 | 125 | ℃
Temperatura di stoccaggio ambiente Ts | -40 | 25 | 125 | ℃
Tensione di tenuta VD@50Hz,60s,0.1mA | | 3000 | | VAC
Peso m | | 290 | | g

Dimensioni e disegno (mm)


Note

• Errore di dimensione: ±1mm
• Apertura primaria: □51*13mm
• Foro di fissaggio: φ4.5mm*2
• Terminale di uscita K34: Molex 5045-04AG
• Terminale di uscita K34T: 2EDGVC-5.08-4P
• Spina di accoppiamento K34T: 2EDGK-5.08-4P
• La direzione dell'indicazione IP è la direzione positiva della corrente, OFS è la regolazione zero, e GIN è la regolazione dell'uscita
• La temperatura del conduttore primario non deve superare i 105°C

Specifiche tecniche

• Serie: SCK34
• Misurazione: Corrente continua, alternata, a impulsi
• Valore nominale: 600..2500A
• Segnale nominale secondario: Tensione
• Valore del segnale nominale secondario: Istantaneo +/- 4V
• Tensione di alimentazione: DC bipolare esterna +/-15V
• Precisione: 1%
• Temperatura di esercizio: -40°C / 125°C
• Tecnologia: Effetto Hall a circuito aperto
• Montaggio: Su fissaggio primario
• Applicazioni: VFD, UPS, BMS, Sistema di nuova energia
