Contaimpulsi Sensarresters™

di corrente di sovratensionedigitaleelettronico

Panoramica
Le soluzioni di monitoraggio degli scaricatori di sovratensione di Siemens Energy forniscono una valutazione efficace dello stato degli scaricatori impiegati nelle reti elettriche. Le soluzioni variano da semplici contatori d'impulsi ad Arrester Condition Monitors (ACM) e Sensarresters™, con accesso remoto e analisi per la manutenzione predittiva.

Perché monitorare gli scaricatori di sovratensione?

• Rilevamento precoce dei cambiamenti di stato
• Prevenzione di guasti imprevisti
• Ottimizzazione della pianificazione della manutenzione
• Migliore gestione degli asset e affidabilità della rete

Famiglie di prodotto e dispositivi
I dispositivi di monitoraggio Siemens Energy coprono diverse esigenze di controllo:

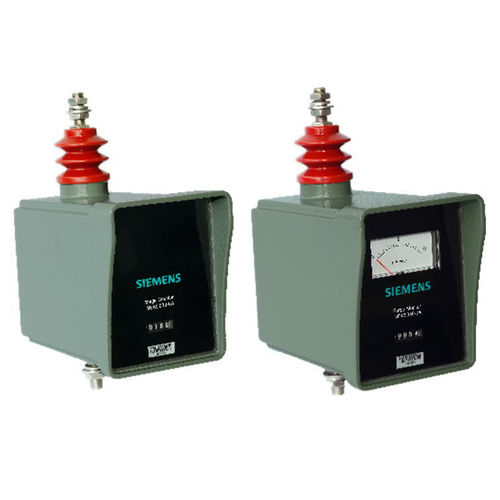

• Contatori d'impulsi — 3EX5 030: contatore installato nella connessione di terra dello scaricatore per registrare le risposte agli impulsi. 3EX5 050: contatore con misuratore di corrente di perdita integrato. Le versioni 3EX5 030-1 e 3EX5 050-1 possono includere un contatto ausiliario passivo per il conteggio remoto.
• Contatore per monitoraggio remoto — 3EX5 060 (sensore): fissato al conduttore di terra dello scaricatore; conta le risposte agli impulsi e misura continuamente la corrente di perdita. 3EX5 062 (display): visualizza a distanza i conteggi degli impulsi e la corrente di perdita fino a 200 m e fornisce una connessione locale per misure con oscilloscopio.
• Arrester Condition Monitors (ACM) — Base (3EX5 080-0): misura la corrente di perdita totale e gli impulsi di sovratensione, esegue analisi del 3° armonico con compensazione di rete, applica la correzione per temperatura e indica lo stato tramite LED a semaforo. Avanzato (3EX5 080-1): aggiunge un modulo USB wireless per comunicazione diretta con PC, visualizzazione dettagliata, configurazione dei parametri e aggiornamenti software.
• Sensarresters™ — Monitoraggio connesso: accesso web e mobile in tempo reale, integrazione analitica per manutenzione predittiva e comunicazione wireless per diagnostica remota.

Caratteristiche chiave e vantaggi

• Monitoraggio completo: dal conteggio degli impulsi all'analisi avanzata dello stato e alla registrazione dell'energia assorbita
• Analisi delle tendenze a lungo termine: i dispositivi ACM registrano la corrente di perdita giornaliera per valutazioni delle tendenze pluriennali
• Accesso remoto e wireless: riduce le ispezioni in sito e semplifica il recupero dei dati
• Integrazione: progettati per l'installazione su scaricatori esistenti senza modifiche allo scaricatore
• Sicurezza: l'indicazione precoce di guasto aiuta a prevenire guasti catastrofici

Note aggiuntive
I dispositivi devono essere selezionati in base al livello di tensione della rete e alle condizioni operative; verificare la compatibilità specifica dispositivo–scaricatore per ogni applicazione. Le unità ACM base possono essere aggiornate a versioni avanzate tramite moduli wireless senza modificare lo scaricatore.

Specifiche tecniche

• 3EX5 030: contatore d'impulsi, integrato nella messa a terra dello scaricatore, registra gli eventi di sovratensione.
• 3EX5 050: contatore d'impulsi con misuratore di corrente di perdita; 3EX5 030-1 e 3EX5 050-1 possono includere un contatto ausiliario passivo per il conteggio remoto.
• 3EX5 060 (sensore): fissato al conduttore di terra dello scaricatore; misurazione continua della corrente di perdita e conteggio degli impulsi.
• 3EX5 062 (display): visualizzazione remota dei dati del sensore (conteggi e corrente di perdita) fino a 200 m; connessione locale per misura della corrente di perdita con oscilloscopio.
• 3EX5 080-0 (ACM Base): misura la corrente di perdita totale e gli impulsi di sovratensione; analisi del 3° armonico con compensazione di rete; correzione per temperatura; indicatore di stato a LED a semaforo.
• 3EX5 080-1 (ACM Avanzato): aggiunge modulo USB wireless per comunicazione diretta con PC, visualizzazione dettagliata, configurazione parametri e aggiornamenti software (compatibilità ACM Service Tool).
• Funzionalità Sensarresters™: stato remoto in tempo reale via web/mobile, integrazione analitica per manutenzione predittiva, comunicazione wireless per diagnostica remota.
• Registrazione e tendenze: registrazione giornaliera della corrente di perdita per analisi delle tendenze a lungo termine e valutazione dello stato.
• Compatibilità: progettato per integrazione con scaricatori esistenti; confermare la compatibilità dispositivo–scaricatore in base all'applicazione.
