Panoramica
I parafulmini per linee aeree (LSA) proteggono le linee di trasmissione aeree dai fulmini e dalle sovratensioni da manovra deviando l'energia di sovratensione in eccesso a terra, evitando inneschi, danni alle apparecchiature e interruzioni di fornitura.

Funzioni chiave

• Capacità alta tensione: Progettati per tensioni di sistema fino a 800 kV con capacità di scarica dell'energia fino a 3,6 C.
• Protezione dai fulmini: La gap esterna a scintilla si innesca durante gli eventi di fulmine, limitando le correnti di guasto a terra da kiloampere ad ampere, estinguendo gli archi in ~10 ms ed evitando l'intervento degli interruttori.
• Affidabilità del sistema migliorata: Software di simulazione proprietario (basato su studi Cigré) ottimizza il posizionamento e il numero di LSA per fornire protezione efficace minimizzando i costi.
• Riduzione delle interruzioni: I LSA eliminano le sovratensioni al di sopra del livello di tenuta agli impulsi di fulmine (LIWL) dell'isolatore, prevenendo gli inneschi e le cadute di tensione.
• Simulazione avanzata e supporto: L'analisi dettagliata tramite software modella le condizioni specifiche della linea del cliente per consentire una selezione e un posizionamento precisi degli LSA.

Non-Gapped Line Arrester (NGLA) — Connessione diretta alle linee aeree
I NGLA offrono un'eccezionale flessibilità di montaggio e un'elevata affidabilità operativa. Possono essere installati su isolatori, conduttori o strutture di torre a seconda del design della torre e della disposizione degli isolatori. Vantaggi chiave:

• Installazione altamente flessibile: Adatto per montaggio su conduttore, torre o isolatore; si adatta a varie configurazioni di linea.
• Protezione superiore: Elevata capacità di assorbimento dell'energia per una difesa robusta contro fulmini e sovratensioni di manovra.
• Sicurezza da sovraccarico termico: Disconnettore integrato isola l'arrestor in caso di sovraccarico termico, consentendo il funzionamento continuato della linea fino alla sostituzione.
• Conformità agli standard: Progettato e testato secondo IEC 60099-4.
• Monitoraggio opzionale: Sistema di monitoraggio ACM disponibile per valutazione wireless delle condizioni e informazioni dettagliate sulle correnti e sull'energia dissipata.

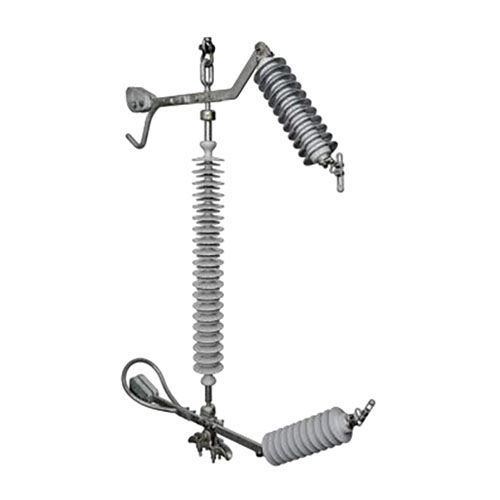

Externally Gapped Line Arrester (EGLA) — Isolato da una gap a scintilla in serie
I dispositivi EGLA presentano una gap a scintilla esterna in serie, isolando galvanicamente i componenti attivi dell'arrestor dalla tensione di linea in condizioni normali. Al verificarsi di un fulmine la gap si innesca, limitando la corrente di guasto a terra e estinguendo rapidamente gli archi. Vantaggi chiave:

• Corrente di perdita nulla: La gap in serie disconnette i blocchi MOV dalla tensione di sistema durante il funzionamento normale.
• Efficienza dei materiali: È possibile utilizzare un arrestor con tensione nominale inferiore, riducendo il numero di MOV e l'uso di materiale.
• Non richiede disconnettore o conduttore di terra: Semplifica installazione e manutenzione.
• Design compatto: Adatto a torri multi-circuito con spazi ridotti e installazione in linea sotto tensione.
• Conformità agli standard: Conforme a IEC 60099-8.

Punti tecnici

• Installazione: Connessione diretta (NGLA) / Gap a scintilla esterna (EGLA)
• Intervallo di tensione: Fino a 800 kV
• Scarica di energia: Fino a 3,6 C
• Disconnettore: Integrato (NGLA) / Non richiesto (EGLA)
• Corrente di perdita: Presente in funzionamento normale (NGLA) / Nessuna in funzionamento normale (EGLA)
• Standard: IEC 60099-4 (NGLA) / IEC 60099-8 (EGLA)
• Involucro: Gomma siliconica
• Opzioni di montaggio: Torre, isolatore, conduttore (NGLA) / Torre, isolatore (EGLA)
• Manutenzione: Minima

Analisi software ottimizzata per applicazioni LSA
Siemens Energy fornisce analisi basate su simulazione (supportate da studi Cigré) per determinare soluzioni LSA ottimali e convenienti. Il software esamina i parametri di linea specifici del cliente e raccomanda dove e quanti arrestori installare per garantire una protezione efficace contro i fulmini minimizzando l'attrezzatura installata. Fattori considerati:

• Parametri di linea: tensione di esercizio, numero di circuiti, dati del filo di guardia, lunghezza della linea, lunghezza della campata e sbandamento, tipo e diametro del conduttore, spazi liberi.
• Dati della torre: impedenze di sovratensione della torre, resistenza di fondazione, geometria della torre e posizioni delle fasi.
• Dati dell'isolatore: distanza di arching, lunghezza di collegamento, tensione nominale di tenuta agli impulsi di fulmine.
• Attività dei fulmini: livello ceraunico (fulmini per anno per km²), topologia della rete e profilo di elevazione.
• Priorità del cliente: meno interruzioni brevi, prevenzione di cortocircuiti tra fasi e multisistema, eliminazione dei fili di guardia dove applicabile.

Perché scegliere i parafulmini per linee aeree Siemens Energy?

• Tecnologia comprovata: Decenni di esperienza sul campo che garantiscono prestazioni affidabili in ambienti diversi.
• Strategie di protezione su misura: Progettazione basata su simulazione per ottimizzare la protezione in base alle esigenze del sistema.
• Supporto ad alta tensione: Prodotti in grado di supportare tensioni di sistema fino a 800 kV con elevati valori di scarica di energia.

Caratteristiche / Specifiche tecniche

• Capacità di tensione del sistema: fino a 800 kV.
• Capacità di scarica di energia: fino a 3,6 C.
• Installazione NGLA: connessione diretta (torre, isolatore, conduttore).
• Installazione EGLA: gap a scintilla esterna (torre, isolatore).
• Disconnettore: NGLA integrato; EGLA non richiesto.
• Corrente di perdita: NGLA presente in funzionamento normale; EGLA isolato in funzionamento normale.
• Materiale dell'involucro: gomma siliconica.
• Standard: NGLA — IEC 60099-4; EGLA — IEC 60099-8.
• Manutenzione: minima per NGLA e EGLA.
