Limitatore di sovratensione classe II 3EB4

per rete elettricaper sottostazione elettricaper applicazioni ferroviarie

Panoramica
Gli scaricatori di sovratensione ferroviari Siemens Energy forniscono protezione mirata contro le sovratensioni per infrastrutture ferroviarie e materiale rotabile. Progettati per sottostazioni di trazione, linee di alimentazione, interfacce di segnalamento e apparecchiature a bordo, limitano le sovratensioni transitorie causate da fulmini, manovre di commutazione e altre perturbazioni deviando le correnti di sovratensione a terra tramite elementi resistivi non lineari.

Vantaggi principali

• Conformità alle norme: Collaudati e certificati secondo le normative internazionali pertinenti per il settore ferroviario e la protezione contro le sovratensioni.
• Integrazione semplice: Progettati per un'installazione agevole e una manutenzione ridotta negli ambienti ferroviari.
• Durabilità: Materiali e design che resistono a condizioni ambientali difficili, sollecitazioni meccaniche e cicli di esercizio prolungati.
• Opzioni specifiche per applicazione: Modelli e varianti disponibili per adattarsi a sistemi AC/DC e requisiti di installazione.

Gamma di prodotti e applicazioni
Siemens Energy offre una gamma di scaricatori per sistemi ferroviari AC e DC e diversi ambienti operativi. Applicazioni tipiche includono treni ad alta velocità e intercity, servizi suburbani e regionali, locomotive multisistema, trasporto urbano (tram, metropolitana, tram leggero) e progetti di elettrificazione ferroviaria.

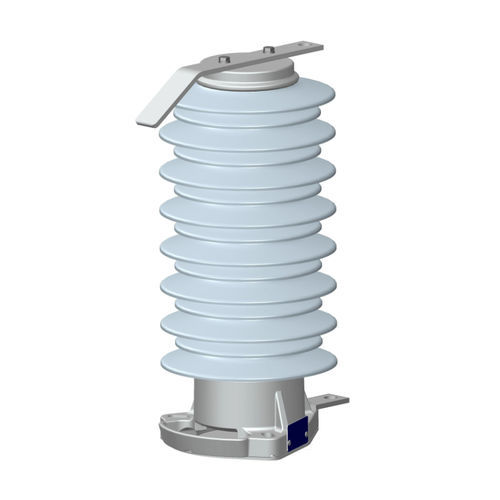

3EB4 – scaricatore in silicone con involucro composito

• Design: Involucro in plastica rinforzata con fibra di vetro (FRP) con alette in gomma siliconica.
• Tensione: Adatto per sistemi AC fino a 25 kV e sistemi DC fino a 3 kV.
• Prestazioni: Supporta velocità dei treni fino a 420 km/h; corrente di cortocircuito nominale 50 kA.
• Conformità: Testato secondo IEC 60099-4 (AC) e EN 50526-1 (DC).
• Sicurezza: Prove di incendio e fumo secondo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; prove di shock e vibrazione secondo IEC 61373.
• Applicazioni: Treni ad alta velocità/intercity, treni suburbani e regionali, locomotive multisistema, trasporto urbano e elettrificazione ferroviaria.

3EB5 – scaricatore in silicone con Cage Design™

• Design: Involucro Cage Design™ con silicone stampato direttamente.
• Tensione: Adatto per sistemi AC fino a 25 kV e sistemi DC fino a 3 kV.
• Prestazioni: Supporta velocità dei treni fino a 320 km/h; corrente di cortocircuito nominale 50 kA.
• Conformità: Testato secondo IEC 60099-4 (AC) e EN 50526-1 (DC).
• Sicurezza: Prove di incendio e fumo secondo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; prove di shock e vibrazione secondo IEC 61373.
• Applicazioni: Treni intercity, suburbani e regionali, locomotive multisistema, trasporto urbano e elettrificazione ferroviaria.

Tipi DC per elettrificazione ferroviaria 3EB2 e 3EB3

• Design: Scaricatori con involucro in silicone sviluppati per la protezione da sovratensioni in sistemi DC.
• Classificazione: 3EB2 = DC-B; 3EB3 = DC-C con maggiore capacità di assorbimento di energia.
• Conformità: Testato secondo EN 50526-1.
• Sicurezza: Prove di incendio e fumo secondo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; prove di shock e vibrazione secondo IEC 61373.
• Applicazioni: Trasporto urbano ed elettrificazione ferroviaria (sistemi DC).

Perché scegliere gli scaricatori ferroviari Siemens Energy?

• Esperienza consolidata: Oltre 80 anni nella tecnologia degli scaricatori per ferrovie.
• Portafoglio ampio: Soluzioni per sistemi ferroviari AC e DC, con tensioni nominali fino a 45 kV nella gamma.
• Affidabilità comprovata: Progettati per lunga durata e requisiti di manutenzione ridotti.
• Supporto globale: Assistenza tecnica e consulenza da parte degli esperti Siemens Energy in tutto il mondo.

Informazioni aggiuntive sul prodotto (punti salienti FAQ)

• Cosa sono: Dispositivi specializzati che proteggono i sistemi ferroviari dalle sovratensioni transitorie causate da fulmini, commutazioni e altre perturbazioni.
• Differenze rispetto agli scaricatori standard: Progettati per le specifiche esigenze meccaniche, ambientali e normative del settore ferroviario.
• Come scegliere: In base alla tensione di sistema, alle condizioni ambientali e alle esigenze applicative; Siemens Energy fornisce soluzioni su misura e consulenza tecnica.
• Materiali: Tipicamente silicone e FRP per resistenza meccanica e ambientale.
• Idoneità a ambienti severi: Progettati per resistere a temperature estreme, umidità e stress meccanici.
• Garanzia di qualità: Prodotti sottoposti a test rigorosi e conformi a standard quali IEC 60099-4 ed EN 50526-1.

Specifiche tecniche

• Adatto AC: Fino a 25 kV per specifici tipi con involucro in silicone (la gamma include soluzioni fino a 45 kV).
• Adatto DC: Valutazione DC tipica fino a 3 kV per tipi con involucro in silicone; 3EB2 = DC-B, 3EB3 = DC-C (alta capacità di assorbimento di energia).
• Corrente di cortocircuito nominale: 50 kA (specificato per 3EB4 e 3EB5).
• Velocità treno supportate: Fino a 420 km/h (3EB4), fino a 320 km/h (3EB5).
• Materiali dell'involucro: FRP, alette in silicone; Cage Design™ con silicone stampato direttamente (3EB5).
• Prove fuoco e fumo: DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2.
• Prove meccaniche: Shock e vibrazione secondo IEC 61373.
• Conformità alle normative: IEC 60099-4 (versioni AC), EN 50526-1 (versioni DC) e altre norme ferroviarie applicabili.
• Focus progettuale: Qualità certificata, facilità di installazione e manutenzione, lunga durata e soluzioni personalizzate per applicazioni ferroviarie specifiche.
