Panoramica
Il monitoraggio dei limitatori di sovratensione è essenziale negli impianti elettrici per garantire l'affidabilità e prolungare la vita utile dei dispositivi che proteggono le apparecchiature dalle sovratensioni. Siemens Energy propone soluzioni che spaziano dai contatori di impulsi base agli Arrester Condition Monitor e ai Sensarresters™ per gestione remota basata sulle condizioni e analisi dei dati.

Perché monitorare i limitatori di sovratensione?

• Rilevamento precoce delle variazioni di condizione
• Prevenzione di interruzioni impreviste
• Ottimizzazione della programmazione della manutenzione
• Migliore gestione degli asset e affidabilità della rete

Tipi di soluzioni
Le soluzioni Siemens Energy coprono diverse esigenze: contatori di impulsi semplici, combinazioni sensore/display remoto, Arrester Condition Monitor (ACM) per analisi di correnti di dispersione e armoniche, e Sensarresters™ per monitoraggio connesso e analisi dei dati.

Contatori di impulsi
La famiglia 3EX5 include contatori solo impulsi e versioni con misura della corrente di dispersione. Il 3EX5 030 è un contatore impulsi installato sulla connessione di terra del limitatore. Il 3EX5 050 integra un misuratore della corrente di dispersione. Alcune versioni -1 possono includere un contatto ausiliario passivo per telelettura.

Contatore per monitoraggio remoto (3EX5 060 / 3EX5 062)
Il sensore 3EX5 060 si integra nel conduttore di terra del limitatore per conteggiare gli impulsi e misurare continuamente la corrente di dispersione. Il display 3EX5 062 visualizza impulsi e corrente di dispersione in remoto (cablaggio possibile fino a 200 m) e fornisce una connessione per misurazioni locali con oscilloscopio (cavo di misura disponibile come accessorio).

Arrester Condition Monitors (ACM)

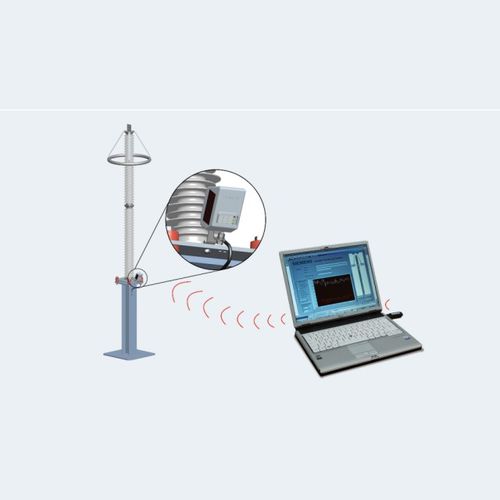

L'ACM base (3EX5 080-0) misura la corrente di dispersione totale e gli impulsi di sovratensione, effettua l'analisi del 3° armonico con compensazione di rete, applica correzione per temperatura e indica lo stato tramite LED tricolore. Il dispositivo può essere aggiornato all'ACM avanzato (3EX5 080-1) aggiungendo un modulo USB wireless e il software ACM Service Tool per visualizzazione dettagliata, analisi, regolazione dei parametri e aggiornamenti software.

Sensarresters™ — Monitoraggio intelligente e connesso

• Accesso remoto in tempo reale: stato e allarmi consultabili via interfacce web e mobile.
• Integrazione con analitica: supporta la valutazione delle tendenze e la manutenzione predittiva.
• Comunicazione wireless: consente trasferimento dati e diagnostica a distanza.

Caratteristiche principali e vantaggi

• Monitoraggio completo: dal conteggio impulsi all'analisi avanzata di corrente di dispersione e armoniche, con registrazione dell'energia assorbita nei dispositivi avanzati.
• Analisi delle tendenze a lungo termine: gli ACM registrano i valori giornalieri di corrente di dispersione per anni per valutazioni precise.
• Accesso remoto: riduce le ispezioni in sito e facilita l'estrazione dei dati.
• Integrazione: progettati per l'adattamento ai limitatori esistenti senza modifiche meccaniche.
• Sicurezza e affidabilità: la rilevazione precoce aiuta a prevenire guasti gravi.

Download e documentazione
Brochure prodotto, schede tecniche e manuali sono disponibili in PDF e descrivono i Sensarresters™ e le famiglie di contatori e ACM 3EX5, le caratteristiche e le informazioni per l'ordine.

Specifiche tecniche

• Famiglia / marca: Siemens Energy monitoraggio dei limitatori di sovratensione (Sensarresters™, serie 3EX5).
• Modelli contatore: 3EX5 030 (contatore impulsi), 3EX5 050 (contatore impulsi + misuratore di corrente di dispersione); versioni -1 possono includere contatto ausiliario passivo per telelettura.
• Sensore / display remoto: 3EX5 060 (sensore: conteggio impulsi, misura continua della corrente di dispersione); 3EX5 062 (display: visualizza impulsi e corrente di dispersione a distanza fino a 200 m; connessione per oscilloscopio locale).
• Arrester Condition Monitor (ACM): 3EX5 080-0 misura corrente di dispersione totale, impulsi di sovratensione, contenuto del 3° armonico con compensazione di rete, tendenze corrette in temperatura e indicazione tramite LED; aggiornabile a 3EX5 080-1 con modulo USB wireless e ACM Service Tool per visualizzazione, analisi e aggiornamenti.
• Capacità Sensarresters™: accesso remoto in tempo reale (web & mobile), trasferimento dati wireless, integrazione con analitica per manutenzione predittiva.
• Quantità misurate: conteggio impulsi, corrente di dispersione totale, impulsi di corrente di sovratensione, contenuto del 3° armonico, tendenze di corrente corrette in temperatura, registrazione dell'energia assorbita.
• Installazione: sensore integrato nel conduttore di terra del limitatore; unità display montabile a distanza (3EX5 062 fino a 200 m di cablaggio).
• Interfacce & aggiornamenti: contatti ausiliari passivi per telelettura (versioni selezionate), modulo USB wireless (3EX5 086) per connettività PC sulle versioni ACM avanzate.
• Vantaggi tipici: rilevamento precoce dei guasti, ottimizzazione della manutenzione, riduzione dei fermi non programmati, prolungamento della vita degli asset.
