Limitatore di sovratensione contro le correnti transitorie 3EB5

per sottostazione elettricacontro le sovratensioniper applicazioni ferroviarie

Panoramica del prodotto
Gli scaricatori di sovratensione per ferrovie Siemens Energy sono progettati per la protezione affidabile dei sistemi ferroviari, comprese sottostazioni di trazione, linee di trasmissione e veicoli ferroviari. Proteggono infrastrutture e veicoli dalle sovratensioni transitorie causate da fulmini, operazioni di commutazione e altre perturbazioni. Siemens Energy vanta oltre 80 anni di esperienza nella tecnologia degli scaricatori per applicazioni ferroviarie.

Vantaggi principali

• Qualità certificata e conformità alle norme internazionali per sicurezza e affidabilità
• Installazione e manutenzione semplici per un'integrazione agevole e una manutenzione minima
• Lunga durata operativa ed efficienza dei costi; progettati per resistere a condizioni ambientali gravose, riducendo i tempi di inattività e i costi di riparazione
• Soluzioni personalizzate con progetti su misura per applicazioni ferroviarie specifiche

Tipi di prodotto e applicazioni tipiche

• 3EB4 scaricatore in silicone con involucro composito
  • Progettazione: involucro in materiale plastico rinforzato con fibra di vetro (FRP) e sovrasagome in gomma siliconica
  • Tensione: adatto a sistemi AC fino a 25 kV e a sistemi DC fino a 3 kV
  • Prestazioni: supporta velocità dei treni fino a 420 km/h; corrente di corto circuito nominale 50 kA
  • Conformità: testato secondo IEC 60099-4 (AC) e EN 50526-1 (DC)
  • Sicurezza: prove di incendio secondo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; prove di urto e vibrazione secondo IEC 61373
  • Applicazioni: treni ad alta velocità e intercity, treni pendolari e regionali, locomotive multisistema, trasporto urbano (tram, metropolitane) ed elettrificazione ferroviaria

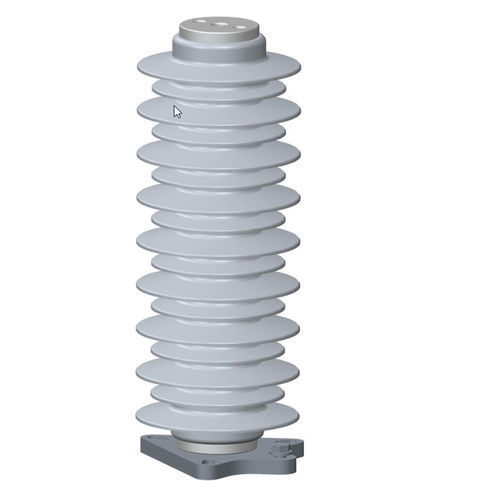

• 3EB5 scaricatore in silicone con Cage Design™
  • Progettazione: involucro Cage Design con silicone stampato direttamente
  • Tensione: adatto a sistemi AC fino a 25 kV e a sistemi DC fino a 3 kV
  • Prestazioni: supporta velocità dei treni fino a 320 km/h; corrente di corto circuito nominale 50 kA
  • Conformità: testato secondo IEC 60099-4 (AC) e EN 50526-1 (DC)
  • Sicurezza: prove di incendio secondo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; prove di urto e vibrazione secondo IEC 61373
  • Applicazioni: treni intercity, pendolari e regionali, locomotive multisistema, trasporto urbano ed elettrificazione ferroviaria
• Tipi DC per elettrificazione ferroviaria 3EB2 e 3EB3
  • Progettazione: scaricatori con involucro in silicone sviluppati per la protezione da sovratensioni nei sistemi DC
  • Classificazione: 3EB2 classificato DC‑B; 3EB3 classificato DC‑C con elevata capacità di assorbimento energetico
  • Conformità: testato secondo EN 50526-1
  • Sicurezza: prove di incendio secondo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; prove di urto e vibrazione secondo IEC 61373
  • Applicazioni: trasporto urbano e sistemi DC di elettrificazione ferroviaria

Perché scegliere gli scaricatori Siemens Energy per uso ferroviario

• Competenza comprovata: oltre 80 anni di esperienza nella tecnologia degli scaricatori per ferrovia
• Gamma completa: soluzioni per applicazioni ferroviarie AC e DC, copertura di tensioni nominali fino a 45 kV nel portfolio
• Affidabilità e durata: progettati per lunga durata operativa e manutenzione minima
• Supporto globale: consulenza e assistenza tecnica da parte degli esperti Siemens Energy in tutto il mondo

Caratteristiche / specifiche tecniche

• Materiali: gomma siliconica e materiale plastico rinforzato con fibra di vetro (FRP) per involucro e sovrasagome
• Classificazioni di tensione AC: varianti di prodotto adatte fino a 25 kV (portfolio fino a 45 kV di tensione nominale)
• Classificazioni di tensione DC: idoneità DC tipica fino a 3 kV per tipi specifici (3EB2, 3EB3, ecc.)
• Corrente di corto circuito nominale: 50 kA per le principali soluzioni AC (3EB4, 3EB5)
• Compatibilità con velocità di treno: supporta fino a 420 km/h (3EB4) e fino a 320 km/h (3EB5)
• Norme e test: IEC 60099-4, EN 50526-1; prove incendio DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; urto e vibrazione IEC 61373
• Classificazioni: DC‑B (3EB2), DC‑C (3EB3) per i requisiti di assorbimento energetico in DC
• Applicazioni tipiche: sottostazioni di trazione, linee di trasmissione, treni ad alta velocità e regionali, locomotive multisistema, tram, metropolitane e progetti di elettrificazione ferroviaria
