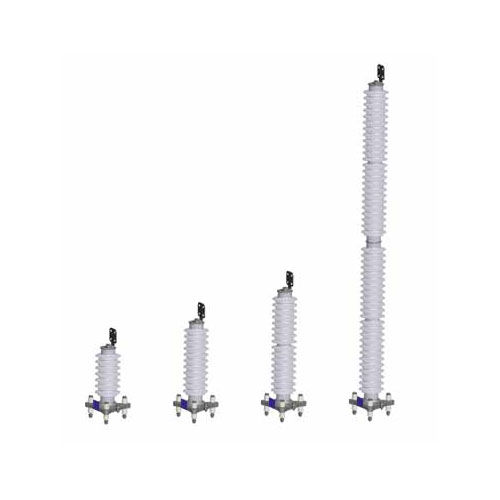

Limitatore di sovratensione classe I 3EL series

per rete elettricaper ambienti difficilia varistori

Panoramica
I limitatori di sovratensione ad alta tensione sono dispositivi di protezione progettati per proteggere i sistemi elettrici dalle sovratensioni transitorie causate da fulmini, manovre di commutazione e altre perturbazioni, deviando le correnti di sovratensione a terra e limitando i picchi di tensione a livelli sicuri. Siemens Energy offre un portafoglio completo di soluzioni comprendenti progetti in gomma siliconica e porcellana per applicazioni dalla media fino all'ultra-alta tensione.

Funzioni e caratteristiche principali

• Protezione dalle sovratensioni: deviazione rapida dei picchi transitori per proteggere i sistemi elettrici
• Sicurezza delle apparecchiature: previene guasti dell'isolamento e prolunga la vita utile degli asset
• Affidabilità del sistema: riduce tempi di fermo e costi di manutenzione
• Elevata stabilità meccanica: progettati per applicazioni di supporto e aree con elevata attività sismica

Punti salienti della famiglia di prodotto

• 3EL in gomma siliconica (Cage Design™): involucro in silicone stampato direttamente sui MOV con gabbia in FRP per elevata resistenza meccanica; silicone idrofobico, resistente ai raggi UV, ritardante di fiamma e autoestinguente; comportamento dell'arco che evita l'espulsione di parti interne; adatti come limitatori da stazione o di linea; capacità fino a 800 kV.
• 3EQ in silicone (nucleo cavo composito): involucro in silicone stampato su un nucleo cavo rinforzato in fibra di vetro per eccezionale stabilità meccanica; flange speciali per prevenire ingressi di umidità e scariche parziali; dispositivi di sollievo di pressione direzionale per l'uscita sicura degli archi; ideali per zone sismiche, aree ventose e applicazioni supporto-isolatore; capacità fino a 800 kV.
• 3EP in porcellana: involucro in porcellana con gabbia FRP per robusta resistenza meccanica; eccellente sistema di tenuta e dispositivi di sollievo di pressione direzionale; progettati per ambienti ad alta sismicità o forte vento e per applicazioni che richiedono funzioni di supporto molto robuste; capacità fino a 800 kV.

Caratteristiche tecniche e vantaggi
I progetti Siemens Energy combinano alta capacità di tensione, resistenza meccanica e proprietà avanzate dei materiali per fornire soluzioni per applicazioni di alta tensione esigenti. Le varianti di prodotto (3EL, 3EQ, 3EP) consentono la scelta in base alle esigenze di installazione (stazione vs linea), alle condizioni ambientali (coste, deserti, aria inquinata) e alle richieste meccaniche (sisma, vento).

Confronto (caratteristiche selezionate)
Caratteristica | 3EL silicone Cage Design™ | 3EQ nucleo cavo composito | 3EP design in porcellana
Tensione massima | Fino a 800 kV | Fino a 800 kV | Fino a 800 kV
Resistenza meccanica | Elevata, tramite gabbia in FRP | Molto elevata, tramite nucleo cavo FRP | Elevata, tramite involucro in porcellana
Materiale dell'involucro | Silicone (idrofobico, resistente ai UV) | Silicone + nucleo cavo FRP | Porcellana
Sicurezza in sovraccarico | Arco evacuato nel guscio in silicone | Dispositivi di sollievo di pressione direzionale | Dispositivi di sollievo di pressione direzionale
Manutenzione | Senza manutenzione grazie alle proprietà del silicone | Funzionamento affidabile a lungo termine | Robusto in ambienti severi
Flessibilità di applicazione | Limitatori da stazione o di linea | Limitatori da stazione per zone sismiche/ventose | Limitatori da stazione per zone sismiche/ventose
Peso | Leggero per trasporto e installazione facilitati | Moderato | Più pesante ma altamente durevole

Applicazioni

• Sottostazioni di trasmissione e distribuzione: protezione delle infrastrutture dalle sovratensioni transitorie
• Trasformatori e reattori di potenza: garantire operatività affidabile e longevità
• Apparecchiature di interruzione e controllo: protezione contro perturbazioni elettriche
• Linee di trasmissione aeree e interrate: mantenimento del flusso di potenza senza interruzioni
• Siti soggetti a fulmini, attività sismica o condizioni meteorologiche estreme: protezione affidabile in ambienti gravosi

Perché scegliere i limitatori di sovratensione Siemens Energy

• Affidabilità comprovata da decenni di esperienza sul campo
• Materiali avanzati (silicone, materiali compositi, porcellana) per maggiore durata e prestazioni
• Progetti orientati alla sicurezza (sollievo di pressione direzionale, gestione degli archi) per ridurre i rischi durante i sovraccarichi
• Ampia gamma di tensione con soluzioni fino a 1.200 kV per applicazioni ultra-alta tensione
• Progetti personalizzabili per soddisfare requisiti specifici di progetto e ambiente

Specifiche tecniche

• Capacità di tensione: soluzioni per applicazioni da media tensione a ultra-alta tensione; portafoglio con soluzioni fino a 1.200 kV (a livello di portafoglio) e progetti specifici fino a 800 kV.
• Materiali dell'involucro: silicone (idrofobico, resistente ai UV, ritardante di fiamma, autoestinguente) e opzioni in porcellana di alta qualità.
• Progetto meccanico: gabbia a aste FRP (3EL), nucleo cavo FRP (3EQ) o involucro in porcellana (3EP) per rispondere a diversi requisiti di resistenza meccanica.
• Tenuta e protezione dall'umidità: stampaggio in silicone a tenuta e flange speciali per prevenire ingressi di umidità e scariche parziali.
• Funzioni di sicurezza in sovraccarico: dispositivi di sollievo di pressione direzionale (3EQ, 3EP) e involucro in silicone sicuro per gli archi (3EL) per consentire l'evacuazione sicura dell'arco senza espulsione di parti interne.
• Idoneità ambientale: eccellenti prestazioni contro gli strati di inquinamento per aree costiere, desertiche e altamente inquinate; tenuta superiore contro umidità e contaminazione.
• Applicazioni tipiche: trasformatori, interruttori, generatori, motori, condensatori, attraversamenti, apparecchiature di commutazione, veicoli di trazione, linee di trasmissione e sottostazioni.
• Manutenzione: i progetti a base di silicone offrono funzionamento senza manutenzione grazie alle proprietà del materiale; i modelli in porcellana garantiscono prestazioni durature in ambienti gravosi.
