Sistema di posizionamento multiasse 782300:150.26XYZ2-3 assilineare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- multiasse, XYZ, 2-3 assi
- Struttura
- lineare, automatico, verticale, orizzontale, a ponte, laser, ottico
- Applicazioni
- ad uso industriale, per ispezione Wafer e metrologia, per l'industria dei semiconduttori, per saldatura, per camera bianca, per fibra ottica, per macchina di taglio, di fasci ottici, di circuiti stampati, per applicazioni igieniche, per stampante 3D, per applicazioni di laboratorio, per raggi X, per controllo di qualità, per applicazioni ottiche, per preparazione di provini
- Altre caratteristiche
- servomotorizzato, compatto, con vite a sfere, ad alta risoluzione, USB, servocomandato, regolabile, sincronizzato, per lastre in granito, con controllore, rapido, con motore lineare, di precisione, moduli combinati, a grande apertura, per carichi pesanti, per specchio, su rotaia profilata
- Ripetibilità
Min.: 0,7 µm
1 µm
Max.: 1 µm
- Carico
Min.: 1 kg
(2,2 lb)15 kg
(33,07 lb)Max.: 100 kg
(220,46 lb)- Corsa
Min.: 200 mm
(7,87 in)Max.: 1.000 mm
(39,37 in)- Velocità
Min.: 50 mm/s
Max.: 1.500 mm/s
Descrizione

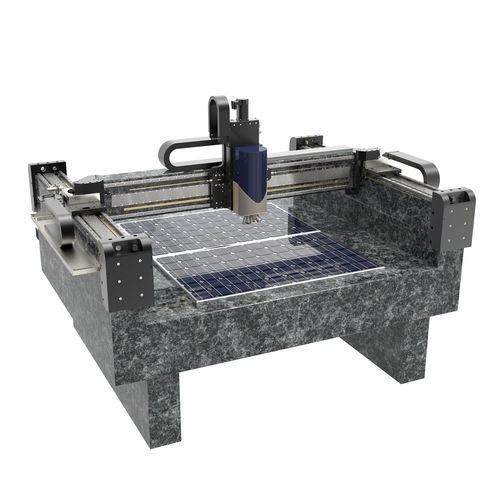

Gantry XYZ per applicazioni altamente dinamiche
Personalizzabile
- Ideale per applicazioni dinamiche e di alta precisione
- Campo di corsa molto ampio di 1300 x 800 mm
- Accelerazioni e velocità elevate combinate con un'alta precisione
Questo portale consente movimenti altamente dinamici su un'area di 1300 x 800 mm. La testa di lavorazione o il sensore personalizzato sull'asse Z si muove rapidamente e senza problemi sui supporti sul granito. Le guide profilate sono montate direttamente sul granito per fornire caratteristiche di scorrimento ottimali per risultati sub-micronici estremamente ripetibili.
Caratteristiche tecniche
- Corsa: 800 x 1300 x 200 mm
- Ripetibilità: 1 - 0,7 µm
- Velocità: 500 - 1000 mm (XY) / 50 - 100 (Z)
- Carico max. Carico: 150 N (Z)
- Azionamento: Motore lineare, guida profilata (XY) / Vite a sfera, servo AC (Z)
- Feedback: scala lineare
- Controllore di movimento: Serie FMC, ACS, integrazione PLC
Opzioni personalizzate:
- Adattamento al processo, portacampioni, testa/sensore
- Versioni per camera bianca ISO 14644-1 (fino alla classe 1 su richiesta)
- Rack, isolamento dalle vibrazioni, involucro, concetto di sicurezza
- Estensione dei gradi di libertà per i movimenti XYZ-Rx-Ry-Rz
- Individuazione di soluzioni individuali con progettazione 3D per il compito di posizionamento
---
