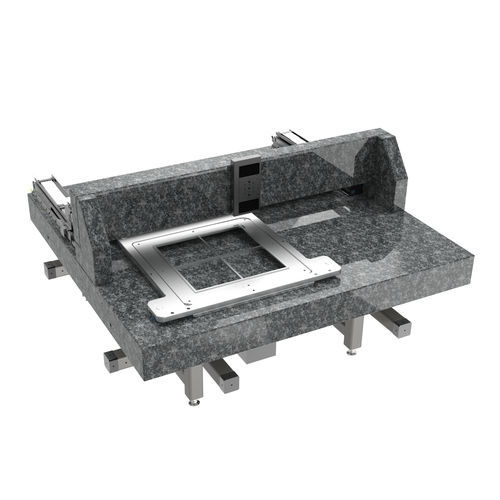

Sistema di posizionamento 4 assi 782300:183.26

XYZlinearea motore DC

Gantry XY-2Z a 4 assi con apertura Personalizzabile - Ideale per le misure di altezza differenziale a punti in movimento continuo - Posizionatori a doppio sensore Z per l'apertura di 70 x 100 mm - Design smorzato dalle vibrazioni con eccellenti valori di elaborazione per una ripetibilità fino a 1µm - Riduzione dell'emissione dovuta ai portacampioni a cuscinetto d'aria - Durata eccezionale e funzionamento 24/7 senza manutenzione Questo sistema di posizionamento a portale XYZ consente processi di ispezione bilaterale ad alta precisione con 2 sensori/microscopi personalizzati per diverse applicazioni metrologiche. Il primo asse Z si trova sulla traversa fissa, il secondo sensore/microscopio è montato sull'asse Z sotto l'apertura. Il portacampioni a cuscinetto d'aria sposta il campione in direzione XY verso l'apertura con i due sensori sugli assi Z, ciascuno dei quali può essere regolato in altezza di 100 mm. Specifiche: - Sistema standard: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Corsa: 600 x 600 x 100 x 100 mm - Ripetibilità: 0,2 - ±2 µm - Velocità: 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Carico massimo: 150 N (Z) - Azionamento: motore lineare (nucleo in ferro), guida profilata (XY) | vite a sfere, motore CC, rullo trasversale (Z) - Feedback: scala lineare - Controllore di movimento: ACS, integrazione PLC Opzioni personalizzate: - Adattamento dei campi di corsa, dei supporti e delle combinazioni di lunghezza - Custodia di sicurezza e diverse piastre di base - Superfici lavabili e resistenti alle sostanze chimiche - Versioni ISO 14644-1 (fino alla classe 1 su richiesta) - Sviluppo di soluzioni individuali con progettazione 3D per il compito di posizionamento - Apertura: 70 x 100 mm - Lunghezza x larghezza x altezza: 1850 x 1920 x 1150 mm
