sistema di posizionamento a 8 assi / goniometro
Personalizzabile
- Ispezione automatizzata a 8 assi da diverse angolazioni
- Sistema di rotazione coassiale che fa ruotare telecamere / sensori / illuminazione intorno a un punto centrale comune
- Ideale per l'ispezione di display

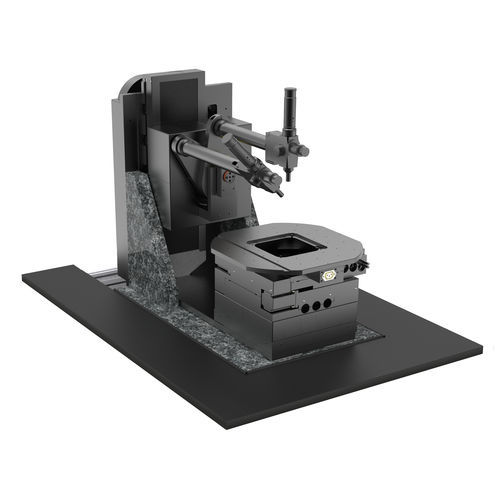

Questo sistema di posizionamento a 8 assi consente di analizzare e ispezionare diverse geometrie di campioni e altre parti. Entrambe le telecamere/sensori possono essere inclinate sul campione e regolate in altezza. Inoltre, il supporto del campione può essere inclinato parallelamente alla superficie di misura per compensare le differenze tra i singoli campioni. Il posizionamento XY Rz consente di valutare il campione da qualsiasi angolazione nello schema di radiazione spaziale della telecamera personalizzata.
Specifiche tecniche
- Corsa: 3° x 3° x 365° x 365 mm x 100 mm x 100 mm x 230 mm x 45° x 45°
- Ripetibilità: 0,005 - 0,007° / 2 - 4,4 µm
- Velocità: 10 - 60 mm/s
- Carico massimo: 50 - 250 N
- Azionamento: manuale, cinghia (Rxj, Ryj) / motore passo-passo, vite a sfera (XYZ) / motore passo-passo, cinghia (Ry1, Ry2)
- Controllore di movimento: FMC400/450, ACS, integrazione PLC.
Opzioni personalizzate:
- Adattamento al processo, portacampioni, testa/sensore
- Versioni per camera bianca ISO 14644-1 (fino alla classe 1 su richiesta)
- Rack, isolamento dalle vibrazioni, custodia, concetto di sicurezza
- Connessioni per coperture del nastro di aspirazione e di circolazione
- Estensione dei gradi di libertà per i movimenti XYZ-Rx-Ry-Rz
- Individuazione di soluzioni individuali con progettazione 3D per il compito di posizionamento
---
