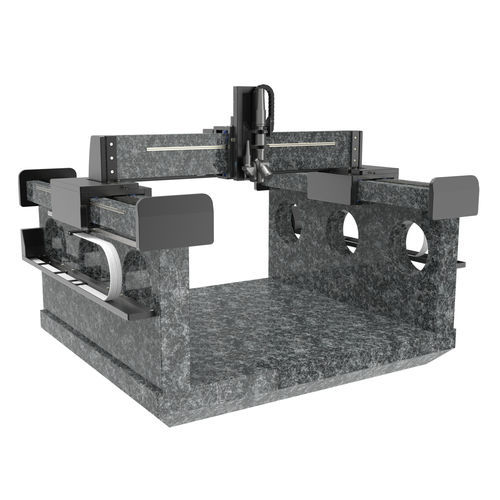

Sistema di posizionamento XYZ 782350:003.26

linearecon vite a sferea motore DC

Gantry XYZ per l'ispezione Personalizzabile - Ideale per l'ispezione ad alta precisione di pezzi di grandi dimensioni fino a 450 x 1000 x 1000 mm - Risoluzioni nell'ordine dei nanometri grazie a una rigidità eccezionalmente elevata - Adattamento individuale al microscopio, alla telecamera o al sensore specifici del cliente - Elevatissima produttività con velocità fino a 2420 mm/s - Manutenzione ridotta e funzionamento flessibile 24 ore su 24, 7 giorni su 7, con cuscinetti ad aria in presenza di parametri variabili Questo sistema di posizionamento XYZ è adatto alla misura di alta precisione di campioni grandi e alti, con dimensioni superiori a 450 x 1000 x 1000 mm. Un microscopio, una telecamera o un sensore personalizzato possono essere collegati all'asse Z per misurare il campione con un movimento XYZ dall'alto. Ciò consente di ottenere immagini ad alta risoluzione nella gamma dei nanometri e numerose funzioni di misura per l'imaging 2D e 3D. Specifiche tecniche: - Corsa: 700 x 700 x 700 x 200 mm - Stadio Z per teste di processo fino a 15 kg - Ripetibilità: 0,3 - ± 0,4 µm - Velocità: 1210 - 2420 mm (XY) / 30 - 60 mm (Z) - Carico massimo: 100 N (X) / 500 N (Y) / 150 N (Z) - Azionamento: motore lineare (senza ferro), cuscinetto pneumatico (XY) | Vite a sfere, motore CC, cuscinetti a rulli incrociati (Z) - Feedback: scala lineare - Controllore di movimento: FMC-250/280, FMC-400/450, ACS, integrazione PLC Opzioni personalizzate: - Adattamento di corse, combinazione di lunghezze, cablaggio e movimento - Personalizzazione e integrazione nell'applicazione complessiva specifica del cliente - Controllo pronto per l'uso con controllore preconfigurato, incluso il software di esempio
