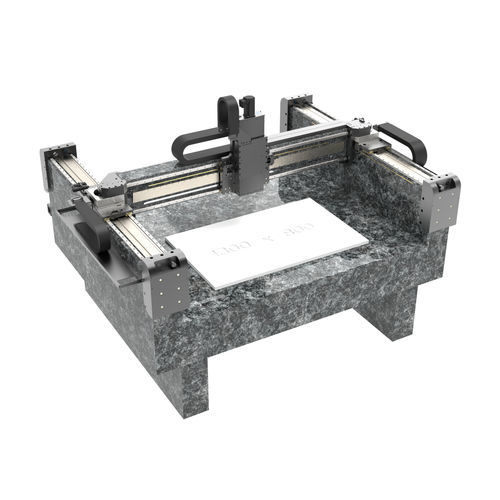

Sistema di posizionamento XYZ 782300:150.26

linearecon motore lineareservomotorizzato

Gantry XYZ per applicazioni laser altamente dinamiche Personalizzabile - Ideale per applicazioni dinamiche e di alta precisione, ad esempio giunzioni laser, applicazioni laser micro nella tecnologia medica - Campi di traslazione molto ampi di 800 x 1300 x 200 mm - Qualità affidabile e costante grazie al posizionamento di alta precisione con una ripetibilità fino a 0,8 µm - I motori lineari integrati garantiscono accelerazioni e velocità elevate con un'alta precisione simultanea Questo portale consente movimenti altamente dinamici su un'area di 1300 x 800 mm. La testa di lavorazione personalizzata o il sensore sull'asse Z si muovono rapidamente e in modo continuo sui supporti sul granito. Le guide profilate sono montate direttamente sul granito per fornire caratteristiche di scorrimento ottimali per risultati sub-micronici estremamente ripetibili. Il design a portale rende facilmente possibile l'integrazione in linee di ciclo e l'allineamento di più portali. Specifiche: - Sistema standard: LA250 - (XY) / PLT165 (Z) - Corsa: 800 x 1300 x 200 mm - Ripetibilità: 0,7 - ±1 µm - Velocità: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - Carico massimo: 150 N (Z) - Azionamento: motore lineare (nucleo in ferro), guida profilata (XY) | vite a sfere, AC-Servo (Z) - Feedback: scala lineare - Controllore di movimento: FMC-250/280, FMC-400/450, ACS, integrazione PLC Opzioni personalizzate: - Design del sistema impilabile - Adattamento di corse, combinazione di lunghezze, cablaggio e controllo del movimento - Piastra di base in granito o alluminio - Configurazione speciale per biotecnologia, tecnologia medica, prodotti farmaceutici e semiconduttori - Versioni per camera bianca ISO 14644-1 (fino alla classe 1 su richiesta) - Utilizzo immediato con controllore di movimento preconfigurato, incluso software esemplare
