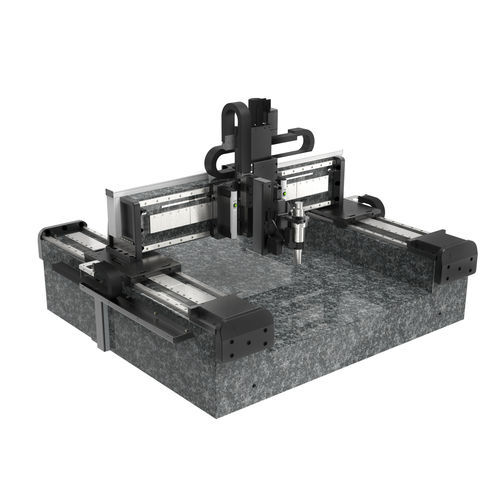

Sistema di posizionamento XYZ 782498:001.26

linearecon vite a sferecon motore lineare

Sistema a portale XYZ per l'automazione 3D Personalizzabile - Ideale per applicazioni automatizzate ad alta produttività grazie alle grandi corse di 700 x 700 x 200 mm - Elaborazione rapida e altamente dinamica dei campioni grazie a velocità fino a 1000 mm/s - Posizionamento di alta precisione con ripetibilità fino a 0,3 µm - Eccezionale stabilità per un'elevata riproducibilità e risoluzioni Questo sistema di posizionamento a 3 assi può essere adattato in modo flessibile ai processi di produzione e ispezione per diverse applicazioni. La testa di lavorazione o di misura personalizzata sull'asse Z si muove sopra il supporto del campione. Specifiche tecniche: - Corsa: 700 x 700 x 200 mm - Asse Z per teste di processo fino a 103 kg - Ripetibilità: 0,2 - ± 2,5 µm - Velocità: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - Carico massimo: 250 N (X) / 3100 N (Y1, Y2) / 1010 N (Z) - Azionamento: motore lineare (nucleo in ferro) | vite a ricircolo di sfere, AC-Servo (Z) - Feedback: riga lineare, encoder motore - Controllore di movimento: FMC-250/280, FMC-400/450, ACS, integrazione PLC Opzioni personalizzate: - Adattamento alla produzione o alla testa di misura specifica del cliente - Personalizzazione delle corse fino a 2000 mm per l'area di produzione - Cabina di sicurezza e diverse piastre di base - Superfici lavabili e resistenti alle sostanze chimiche - Controllo in Z manuale o motorizzato - Versioni per camera bianca ISO 14644-1 (fino alla classe 1 su richiesta) - Controllo pronto per l'uso con controller preconfigurato, compreso il software di esempio
