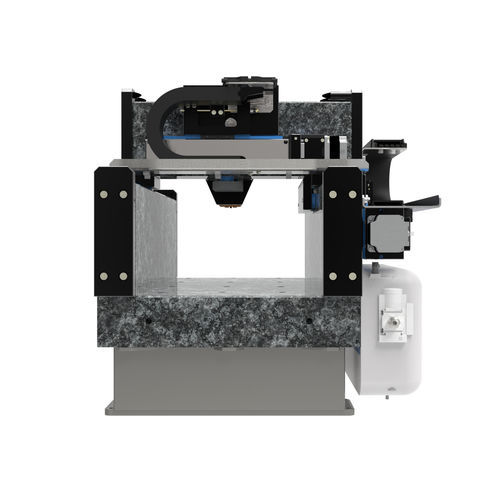

Sistema di posizionamento XYZ 782481:001.26

lineareper ispezione Wafer e metrologiacon vite a sfere

Gantry AFM XYZ per l'ispezione di wafer e la microscopia Personalizzabile - Ideale per misure altamente rigide e precise senza l'influenza delle vibrazioni - Elevata produttività grazie alle corse di 150 x 275 x 50 mm, espandibili a 550 x 1550 x 50 mm - Estrema stabilità a riposo di 5 nm e oltre - Eccezionale durata grazie all'utilizzo di cuscinetti ad aria privi di usura Questo portale XYZ molto rigido è stato progettato appositamente per l'esame di microscopia a forza atomica (AFM) ad alta precisione di campioni di vetro particolarmente grandi. Sopra la piattaforma del campione a forma di U si trova un cantilever mobile in Z per l'AFM personalizzato. Specifiche: - Sistema standard: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Corsa: 600 x 600 x 100 x 100 mm - Ripetibilità: 0,2 - ±2 µm - Velocità: 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Carico massimo: 150 N (Z) - Azionamento: motore lineare (nucleo in ferro), guida profilata (XY) | vite a sfere, motore CC, rullo trasversale (Z) - Feedback: scala lineare - Controllore di movimento: ACS, integrazione PLC Adattabile in modo opzionale: Nanosurf offre sistemi AFM compatti, assemblabili e personalizzati.
