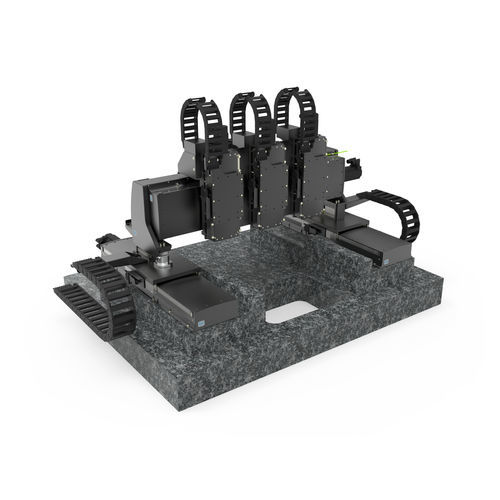

Sistema di posizionamento XYZ 782300:171.26

linearecon motore linearesu rotaia profilata

Sistema a portale multiasse XYZ Personalizzabile - Ideale per il controllo qualità integrato in linea, per attività di pick-and-place ad alta velocità e per applicazioni combinate - Tre assi liberamente configurabili sulla testa trasversale per applicazioni individuali e sopraelevate - Elevata produttività grazie a corse di 500 x 700 x 100 mm, espandibili a 1000 mm - Eccezionale ripetibilità fino a 0,4 µm - Disaccoppiamento tra gli assi del portale e la testa trasversale per una facile controllabilità tramite encoder motore e per evitare la sovradeterminazione Questo versatile portale adattabile per applicazioni sopraelevate è liberamente configurabile per numero di assi, dimensioni e azionamento rispetto agli stadi standard della serie PLT. Tre o più teste di lavorazione, telecamere, sensori, ecc. specifici per il cliente possono essere adattati alla traslazione avanzata. Specifiche: - Corsa: 500 x 700 x 100 mm - Ripetibilità: 0,4 - ± 0,5 µm - Velocità: 790 - 1580 mm (X) / 1000-2000 mm (Y) / 470 - 940 mm (Z) - Carico massimo: 1010 N (XY)/ 260 N (Z) - Azionamento: motore lineare (nucleo in ferro), guida profilata (XYZ) - Feedback: scala lineare - Controllore di movimento: FMC-Serie, ACS, SPS-Integrazione Opzioni personalizzate: - Espansione con assi Z aggiuntivi per l'integrazione di ulteriori teste di lavorazione, telecamere o sensori - Adattamento dei percorsi di traslazione per l'area di produzione - Contenitore di sicurezza - Piastra di base in granito, alluminio o altri materiali - Versioni per camera bianca ISO 14644-1 (fino alla classe 1 su richiesta) - Integrazione nell'applicazione complessiva specifica del cliente - Controllore industriale completamente interpolante con capacità di bus per l'integrazione in quasi tutti gli ambienti di automazione
