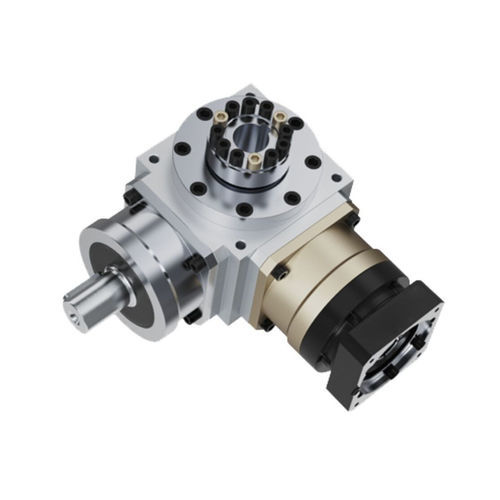

Riduttore con coppia spiroconica NT series

ad assi ortogonaliad albero cavo1 - 5 Nm

introduzioneIl riduttore ortogonale ad angolo retto con foro d'ingresso è dotato di un albero d'ingresso con foro e di una flangia di collegamento per l'accoppiamento diretto con il motore. Gli alberi di ingresso e di uscita sono disposti con un angolo di 90 gradi, in modo da ottenere il reindirizzamento della potenza attraverso meccanismi di ingranaggi come gli ingranaggi conici a spirale o gli ingranaggi conici. Il design del nucleo si concentra sull'ottimizzazione dell'efficienza spaziale, rendendolo adatto alle apparecchiature di automazione industriale, alle macchine utensili CNC, ai macchinari per l'imballaggio e ad altre applicazioni che richiedono un'installazione compatta o una trasmissione di potenza direzionale. A seconda delle specifiche esigenze operative, i materiali degli alloggiamenti variano: gli alloggiamenti in alluminio sono prioritari per i sistemi automatizzati e per gli scenari sensibili al peso; gli alloggiamenti in acciaio inossidabile soddisfano gli ambienti resistenti alla corrosione come la lavorazione degli alimenti, i prodotti farmaceutici e l'ingegneria navale; gli alloggiamenti in lega d'acciaio sono progettati per le applicazioni più gravose come i sistemi intelligenti di sollevamento dei magazzini.la struttura interna a ingranaggi conici e la disposizione perpendicolare dell'albero di ingresso e di uscita riducono al minimo l'ingombro dell'apparecchiatura, rendendola particolarmente adatta a spazi di installazione limitati.● Alta precisione e bassa rumorositàLa combinazione di ingranaggi elicoidali o conici con una lavorazione di precisione garantisce un gioco minimo, un posizionamento accurato, un funzionamento fluido e bassi livelli di rumorosità.● Elevata capacità di carico e durataI materiali ad alta resistenza (come l'acciaio forgiato di qualità superiore) e i processi di trattamento termico migliorano la capacità di carico, supportando carichi radiali e assiali significativi e prolungando la vita utile.● Diverse configurazioni di uscitaDisponibile in diverse configurazioni di uscita: ingresso cavo con uscita ad albero, ingresso cavo con uscita ad albero, ingresso ad albero con uscita ad albero e ingresso ad albero con uscita ad albero.● Applicazioni adatteIdeale per piattaforme di sollevamento e sistemi multimodulo azionati da un solo motore.Tabella delle specifiche (foglio 1) Dati sulle prestazioni del riduttore (le prestazioni e le specifiche della serie ATB sono uguali a quelle della serie AT)SpecificheStadioRapporto di riduzioneANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FR1NT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FL1NT110 FHNT110 FCNT110 FR1NT140 FLNT140 FL1NT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FR1NT210 FLNT210 FL1NT210 FHNT210 FCNT210 FRNT240 FLNT240 FL1NT240 FHNT240 FCNT240 FR1NT280 FLNT280 FL1NT280 FHNT280 FCNT280 FR1Coppia di uscita nominale T₂N (Nm)Nm112545781503605851,3002,1503,2001.52545781503605851,3002,1503,20022442681503305441,2202,0103,05031833541202704501,0201,6502,85041328481002243768601,4102,3005122540851963207401,2102,000Tabella delle specifiche (foglio 2)Dati sulle prestazioni del riduttore di velocitàSpecificheRapporto di riduzioneANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FRNT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FLNT110 FHNT110 FCNT110 FR1NT140 FLNT140 FLNT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FRNT210 FLNT210 FL1NT210 FHNT210 FCNT210 FR1NT240 FLNT240 FL1NT240 FHNT240 FCNT240 FRNT280 FLNT280 FL1NT280 FHNT280 FCNT280 FRMomento di inerzia J₁110.511.303,147,6223,5459,09195,96365,38787,631,50,461,152,806,6519,3449,38156,02279,62584,28Coppia di uscita nominale: fino a 3.200 NmCoppia di accelerazione massima: 1. 5 volte la coppia di uscita nominale.5 volte la coppia nominale in uscitaVelocità massima di ingresso in accelerazione: fino a 8.000 giri/minRilievo: ≤6 arcomin (singolo stadio), ≤8 arcomin (due stadi), ≤10 arcomin (tre stadi)Carico radiale ammissibile: fino a 18.000 NPcarico assiale ammissibile: fino a 9.000 NSvita utile: 20.000 oreEfficienza: fino a ≥98%Temperatura di esercizio: -10℃~90℃Lubrificazione: Grasso lubrificante sinteticoLivello di rumorosità: ≤84 dB(A) a n₁=1500rpmCaratteristiche tecniche / SpecificheRiduttore angolare a spirale con ingresso alesatoAlberi di ingresso/uscita con angolo di 90 gradiAccoppiamento diretto del motore tramite flangiaOttimizzato per installazioni compatteDisponibile in alluminio, acciaio inox, configurazioni di uscitaElevata efficienza di trasmissione (≥95%)Bassa rumorosità e gioco minimoElevata capacità di carico e durataAdatti per automazione industriale, CNC, imballaggio, lavorazione degli alimenti, prodotti farmaceutici, applicazioni marine e per impieghi gravosi
