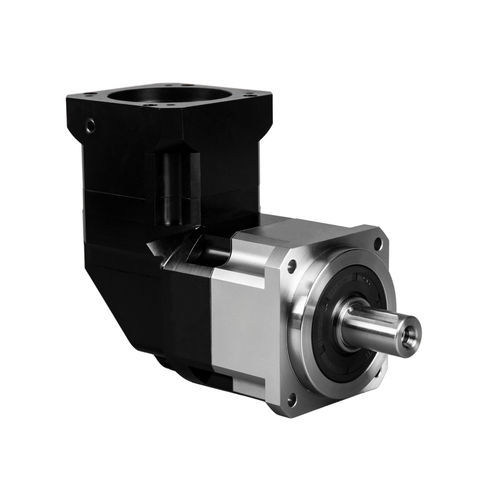

Rinvio angolare a coppia conica NBR series

ad assi ortogonali90°a flangia

Introduzione del prodotto Il riduttore planetario a flangia di uscita ad angolo retto con alloggiamento quadrato è un dispositivo di trasmissione a ingranaggi planetari caratterizzato da una disposizione verticale a 90 gradi tra gli alberi di ingresso e uscita, entrambi situati sullo stesso piano. Caratterizzato dal suo alloggiamento quadrato e dalla flangia di uscita quadrata, questo riduttore realizza la trasmissione di potenza e la riduzione della velocità attraverso l'ingranamento multi-stadio. Offre una struttura compatta e vantaggi di risparmio di spazio, rendendolo particolarmente adatto per applicazioni industriali generali che richiedono il rispetto dei vincoli spaziali o disposizioni di orientamento ingresso-uscita verticale. - Alloggiamento e flangia di uscita quadrati: L'alloggiamento del riduttore e la flangia di uscita presentano una struttura quadrata. Le viti sono fissate dal basso verso l'alto, assicurando l'unità alla struttura di montaggio. - Orientamento ingresso-uscita a 90 gradi: Gli alberi di ingresso e uscita sono orientati a 90 gradi, risparmiando spazio e alterando la direzione di uscita. - Ingranaggi elicoidali e conici ad alta efficienza: Tutti gli ingranaggi utilizzano denti elicoidali, con un set di ingranaggi conici integrato, garantendo un'elevata efficienza di trasmissione. La trasmissione multi-stadio mantiene un'efficienza superiore al 90%. - Alta precisione e basso gioco: I processi di rettifica degli ingranaggi di precisione e un meccanismo di bloccaggio a colletto minimizzano il gioco a meno di 2 minuti d'arco (1/30 di grado), soddisfacendo le rigorose esigenze di precisione di posizionamento dei sistemi servo. - Alta capacità di carico: Un design di ingranamento multi-dente distribuisce i carichi in modo uniforme. Combinato con ingranaggi cementati e temprati e cuscinetti a rulli conici, il riduttore fornisce una coppia di uscita fino a diversi migliaia di Nm e un'eccezionale resistenza agli urti. - Riduzione del rumore e stabilità: Una struttura brevettata di riduzione del rumore e un design di ingranamento a superficie dentata elicoidale riducono significativamente il rumore operativo garantendo un funzionamento fluido senza vibrazioni. - Durabilità e design senza manutenzione: Guarnizioni di qualità superiore e tecnologia di lubrificazione a vita estendono la durata degli ingranaggi oltre le 20.000 ore. Il riduttore resiste a condizioni operative difficili, comprese alte temperature e ambienti polverosi. Specifiche (Foglio 1) - Coppia di uscita nominale: fino a 1900 Nm (a seconda del modello) - Gioco: fino a ≤2 minuti d'arco (ultra-preciso) - Efficienza: fino a ≥95% - Classe di protezione: IP65 - Durata: fino a 20.000 ore - Temperatura di funzionamento: -10℃ a 90℃ - Lubrificazione: Sintetica - Montaggio: Qualsiasi direzione
