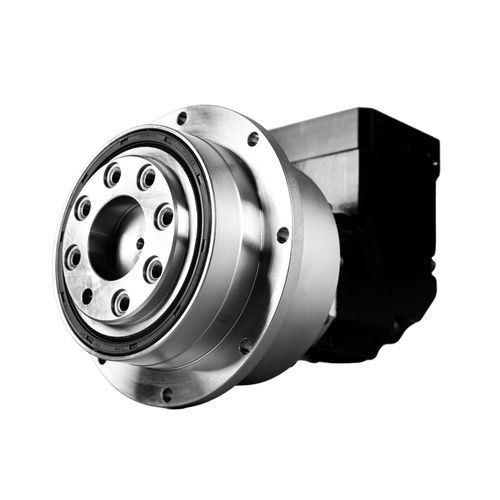

Rinvio angolare a coppia conica NDVR series

ad assi ortogonali90°a flangia

Introduzione Il riduttore planetario ad angolo retto ad alta capacità di carico è un sistema di trasmissione planetario con una disposizione verticale a 90 gradi tra gli alberi di ingresso e uscita, entrambi posizionati sullo stesso piano. L'estremità di uscita è dotata di una piastra a flangia. La trasmissione di potenza e la riduzione della velocità sono ottenute attraverso l'ingranamento multi-stadio. Il suo design compatto ed efficiente in termini di spazio lo rende ideale per applicazioni industriali generali con vincoli spaziali o che richiedono un orientamento di ingresso-uscita verticale, particolarmente adatto per macchine utensili che richiedono un'elevata resistenza ai momenti di ribaltamento. Caratteristiche - Uscita a piastra a flangia: L'estremità di uscita è progettata come una piastra a flangia piatta per un montaggio sicuro. - Configurazione di ingresso-uscita a 90 gradi: La disposizione perpendicolare degli alberi ottimizza l'utilizzo dello spazio e reindirizza la coppia di uscita. - Ingranaggi elicoidali e conici ad alta efficienza: Utilizza ingranaggi elicoidali combinati con un set di ingranaggi conici integrati, mantenendo un'efficienza superiore al 90% nella trasmissione multi-stadio. - Alta precisione e basso gioco: Gli ingranaggi rettificati con precisione e un meccanismo di bloccaggio a colletto minimizzano il gioco a ≤2 minuti d'arco (1/30°), garantendo la conformità ai requisiti di precisione di posizionamento dei sistemi servo. - Capacità di carico eccezionale: L'ingranamento multi-dente distribuisce i carichi in modo uniforme. Gli ingranaggi cementati e temprati abbinati a cuscinetti a rulli consentono una coppia di uscita fino a diverse migliaia di Nm e una resistenza agli urti superiore. - Basso rumore e funzionamento stabile: La tecnologia brevettata di riduzione del rumore e il design di ingranamento a denti elicoidali riducono il rumore operativo garantendo prestazioni fluide e prive di vibrazioni. - Longevità e design senza manutenzione: Guarnizioni di alta qualità e lubrificazione permanente assicurano una durata degli ingranaggi superiore a 20.000 ore, anche in ambienti difficili con alte temperature o esposizione alla polvere. Specifiche - Coppia di uscita nominale: Nm - Numero di segmento: singolo, doppio - Rapporto: 4, 5, 7, 8, 10, 14, 16, 20, 25, 35, 40, 50, 60, 70, 80, 90, 100, 140, 160, 200 - Coppia di accelerazione massima: 1,8 volte la coppia di uscita nominale - Coppia di arresto di emergenza: 3 volte la coppia di uscita nominale - Velocità di ingresso nominale: fino a 5000 giri/min - Velocità di ingresso massima: fino a 10000 giri/min - Gioco ultrapreciso: ≤2 minuti d'arco - Gioco preciso: ≤4 minuti d'arco - Gioco standard: ≤6 minuti d'arco - Rigidità torsionale: Nm/minuto d'arco - Forza radiale massima: N - Forza assiale massima: N - Momento di inclinazione: Nm - Durata: 20000 ore (funzionamento continuo 10000 ore) - Efficienza: ≥95% (stadio singolo), ≥92% (stadio doppio) - Peso: kg - Temperatura di esercizio: -10℃-90℃ - Lubrificazione: Grasso sintetico - Classe di protezione: IP65 - Posizione di montaggio: Qualsiasi direzione - Livello di rumore: ≤74 dB(A) Tag: riduttore planetario di precisione, riduttore planetario ad alta precisione, riduttore planetario in miniatura, mini riduttore planetario, piccolo riduttore planetario, riduttore planetario ad angolo retto, riduttore planetario compatto, riduttore planetario compatto, ingranaggio planetario compatto, set di ingranaggi planetari piccoli, motore a ingranaggi planetari piccoli, fornitori di piccoli riduttori planetari Specifiche tecniche / Caratteristiche: - Disposizione verticale degli alberi di ingresso/uscita a 90 gradi - Uscita a piastra a flangia per un montaggio sicuro - Ingranamento multi-stadio per trasmissione di potenza e riduzione della velocità - Set di ingranaggi elicoidali e conici, efficienza >90% - Gioco ≤2 minuti d'arco (ultrapreciso), ≤4 minuti d'arco (preciso), ≤6 minuti d'arco (standard) - Coppia di uscita: fino a diverse migliaia di Nm - Durata: >20.000 ore - Classe di protezione: IP65 - Temperatura di esercizio: -10℃ a 90℃ - Lubrificazione: Grasso sintetico - Montaggio: Qualsiasi direzione - Livello di rumore: ≤74 dB(A)
