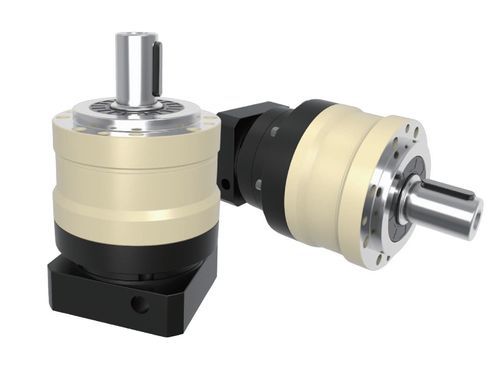

Servo-riduttore planetario MYB-E seriescoassialecon albero di uscita verticalead albero cavo
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- planetario
- Orientazione degli assi
- coassiale
- Tipo di albero
- ad albero pieno, ad albero cavo, con albero di uscita verticale, flangia per robot
- Coppia
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Montaggio
- per montaggio su flangia, appoggiato, pendolare
- Struttura
- compatto, con flangia
- Numero di stadi
- monostadio, bistadio
- Prestazioni
- ad alta coppia, a gioco ridotto, di precisione, ad alta precisione, ad alta rigidità, ad alta prestazione, ad alto rendimento, senza manutenzione, silenzioso, ad alta velocità, per carichi pesanti, senza gioco, ad alta capacità
- Applicazioni
- per servomotore, per prodotti farmaceutici, per tavola rotante, per apparecchi medici, per albero, per trasmissione, per applicazioni industriali, per l'industria agroalimentare, per tessili, per macchina utensile, macchina, per automazione, per macchine, per veicolo, per applicazioni pesanti, per robot, per macchina di taglio, per applicazioni aeronautiche
- Altre caratteristiche
- IP65
- Velocità di rotazione
Max.: 10.000 rpm
(62.831,8531 rad.min-1)Min.: 2.000 rpm
(12.566,3706 rad.min-1)- Gioco
Max.: 0 rad
Min.: 0 rad
- Rapporto di riduzione
Max.: 100 unit
Min.: 3 unit
- Peso
Max.: 60 kg
(132,28 lb)Min.: 1,3 kg
(2,87 lb)
Descrizione
Introduzione
La serie HONPINE MYB-E di riduttori planetari di precisione è progettata per macchine industriali di taglia media e grande che richiedono elevata capacità di coppia, posizionamento accurato e funzionamento continuo. Disponibile in sei diametri di carcassa (70–235 mm), copre rapporti di trasmissione da 3:1 a 100:1 e coppie nominali di uscita da 40 N·m a 2000 N·m. Il progetto garantisce elevata rigidità torsionale, resistenza agli urti e trasmissione efficiente della coppia.
Caratteristiche
Applicazioni
Indicata per sistemi servo e controllo del moto; impiegata in macchine per imballaggio, sistemi di trasporto, macchine per lavorazione del legno, impianti di movimentazione e automazione industriale dove è richiesta una trasmissione della coppia affidabile e ripetibile.
Tabella delle specifiche (estratto, riga per riga)
Specifiche | Unità | Stadi | Rapporto di trasmissione¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Coppia di uscita nominale T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Coppia massima di uscita T₂B | N·m | 12 | 3~100 | 3 × coppia nominale (tutte le taglie)
Velocità nominale di ingresso n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Velocità massima di ingresso n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Gioco | arcmin | 1/2 | 3~10 / 12~100 | 1 stadio ≤5 ; 2 stadi ≤7
Rigidità torsionale | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Carico radiale ammissibile F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Carico assiale ammissibile F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Carico assiale ammissibile F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Durata | h | 12 | 3~100 | 20,000*
Rendimento η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Peso | kg | 1/2 | 3~10 / 12~100 | Vedere valori per taglia nella tabella
Temperatura di esercizio | ℃ | 12 | 3~100 | -10 ℃ ~ +90 ℃
Lubrificazione | | 12 | 3~100 | Grasso sintetico
Classe di protezione | | 12 | 3~100 | IP65
Posizione di montaggio | | 12 | 3~100 | Orientamento d'installazione (flessibile)
Livello di rumore (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Caratteristiche / specifiche tecniche
La serie HONPINE MYB-E di riduttori planetari di precisione è progettata per macchine industriali di taglia media e grande che richiedono elevata capacità di coppia, posizionamento accurato e funzionamento continuo. Disponibile in sei diametri di carcassa (70–235 mm), copre rapporti di trasmissione da 3:1 a 100:1 e coppie nominali di uscita da 40 N·m a 2000 N·m. Il progetto garantisce elevata rigidità torsionale, resistenza agli urti e trasmissione efficiente della coppia.
Caratteristiche
- Gioco: ≤5 arcmin (a un grado); ≤7 arcmin (a due gradi)
- Elevata rigidità torsionale e resistenza agli urti
- Movimento fluido e posizionamento preciso, adatto a sistemi servo
- Alta efficienza: ≥97% per rapporti 3–10:1; ≥94% per rapporti 12–100:1
- Classe di protezione IP65 e lubrificazione con grasso sintetico
Applicazioni
Indicata per sistemi servo e controllo del moto; impiegata in macchine per imballaggio, sistemi di trasporto, macchine per lavorazione del legno, impianti di movimentazione e automazione industriale dove è richiesta una trasmissione della coppia affidabile e ripetibile.
Tabella delle specifiche (estratto, riga per riga)
Specifiche | Unità | Stadi | Rapporto di trasmissione¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Coppia di uscita nominale T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Coppia massima di uscita T₂B | N·m | 12 | 3~100 | 3 × coppia nominale (tutte le taglie)
Velocità nominale di ingresso n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Velocità massima di ingresso n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Gioco | arcmin | 1/2 | 3~10 / 12~100 | 1 stadio ≤5 ; 2 stadi ≤7
Rigidità torsionale | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Carico radiale ammissibile F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Carico assiale ammissibile F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Carico assiale ammissibile F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Durata | h | 12 | 3~100 | 20,000*
Rendimento η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Peso | kg | 1/2 | 3~10 / 12~100 | Vedere valori per taglia nella tabella
Temperatura di esercizio | ℃ | 12 | 3~100 | -10 ℃ ~ +90 ℃
Lubrificazione | | 12 | 3~100 | Grasso sintetico
Classe di protezione | | 12 | 3~100 | IP65
Posizione di montaggio | | 12 | 3~100 | Orientamento d'installazione (flessibile)
Livello di rumore (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Caratteristiche / specifiche tecniche
- Serie: MYB-E
- Taglie: 70 / 90 / 120 / 155 / 205 / 235 mm
- Rapporti di riduzione: 3:1 a 100:1
- Coppia nominale: 40–2,000 N·m
- Coppia massima: fino a 3× il nominale
- Gioco: ≤5 arcmin (1 stadio); ≤7 arcmin (2 stadi)
- Efficienze elevate, adatto a sistemi servo
- Protezione IP65, lubrificazione con grasso sintetico
