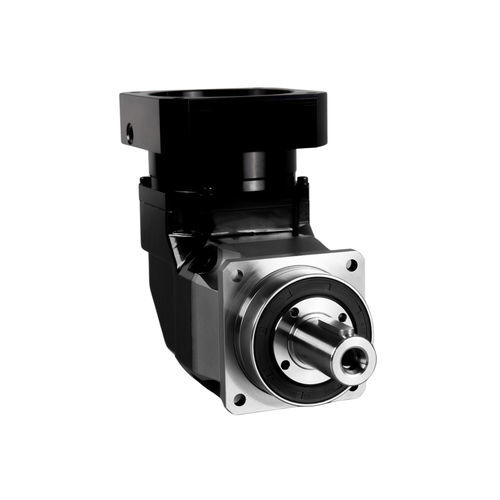

Rinvio angolare a coppia conica NFR series

ad assi ortogonali90°con gioco angolare ridotto

Introduzione del prodotto Il riduttore planetario ad alta capacità di carico ad angolo retto è un sistema di trasmissione a ingranaggi planetari con una disposizione verticale a 90 gradi tra gli alberi di ingresso e uscita, entrambi posizionati sullo stesso piano. L'estremità di uscita è rinforzata con cuscinetti a rulli conici ad alta capacità di carico, consentendogli di sopportare forze radiali maggiori e momenti di ribaltamento. La trasmissione di potenza e la riduzione della velocità sono ottenute attraverso l'ingranamento multi-stadio. Il suo design compatto ed efficiente in termini di spazio lo rende ideale per applicazioni industriali generali con vincoli spaziali o che richiedono un orientamento di ingresso-uscita verticale, particolarmente adatto per macchine utensili che richiedono un'elevata resistenza ai momenti di ribaltamento. - Cuscinetti a rulli conici ad alta capacità di carico: L'estremità di uscita incorpora cuscinetti a rulli conici ad alta capacità di carico per sopportare forze radiali e momenti di ribaltamento maggiori. - Configurazione di ingresso-uscita a 90 gradi: La disposizione perpendicolare degli alberi ottimizza l'utilizzo dello spazio e reindirizza la coppia di uscita. - Ingranaggi elicoidali e conici ad alta efficienza: Utilizza ingranaggi elicoidali combinati con un set di ingranaggi conici integrati, mantenendo un'efficienza superiore al 90% nella trasmissione multi-stadio. - Alta precisione e basso gioco: Gli ingranaggi rettificati con precisione e un meccanismo di bloccaggio a colletto minimizzano il gioco a ≤2 minuti d'arco (1/30 di grado), soddisfacendo i rigorosi requisiti di precisione di posizionamento dei sistemi servo. - Capacità di carico eccezionale: L'ingranamento multi-dente distribuisce i carichi in modo uniforme. Gli ingranaggi cementati e temprati abbinati a cuscinetti a rulli consentono una coppia di uscita fino a diverse migliaia di Nm e una resistenza agli urti superiore. - Basso rumore e funzionamento stabile: La tecnologia brevettata di riduzione del rumore e il design di ingranamento a denti elicoidali riducono il rumore operativo garantendo prestazioni fluide e prive di vibrazioni. - Durabilità e design senza manutenzione: Guarnizioni di alta qualità e tecnologia di lubrificazione permanente garantiscono una durata degli ingranaggi superiore a 20.000 ore, anche in ambienti difficili con alte temperature o esposizione alla polvere. Specifiche - Coppia di uscita nominale: Nm - Coppia di accelerazione massima: 1,8 volte la coppia di uscita nominale - Coppia di arresto di emergenza: 3 volte la coppia di uscita nominale - Velocità di ingresso nominale: fino a 4000 giri/min (varia a seconda del modello) - Velocità di ingresso massima: fino a 8000 giri/min (varia a seconda del modello) - Gioco: fino a ≤2 minuti d'arco (alta precisione), ≤4 minuti d'arco (precisione), ≤6 minuti d'arco (standard) - Rigidità: fino a 580 Nm/minuto d'arco - Forza radiale massima: fino a 58.000 N - Forza assiale massima: fino a 59.000 N - Momento di ribaltamento: fino a 8.500 Nm - Durata: 20.000 ore (10.000 ore di funzionamento continuo) - Efficienza: ≥95% (singolo stadio), ≥92% (doppio stadio) - Peso: fino a 125,3 kg (varia a seconda del modello) - Temperatura di esercizio: -10°C a 90°C - Lubrificazione: Grasso sintetico - Classe di protezione: IP65 - Posizione di montaggio: Qualsiasi direzione - Livello di rumore: ≤75 dB(A) (a 3000 giri/min, senza carico)
