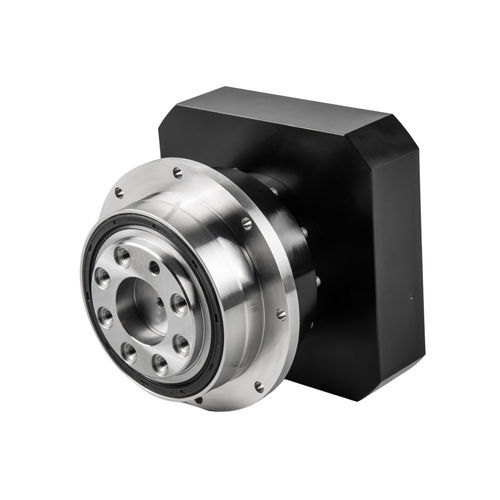

Riduttore planetario ND series

a ingranaggi elicoidalicoassialead albero pieno

Introduzione del prodotto Il riduttore planetario a uscita flangiata è un dispositivo di trasmissione di precisione che combina un sistema di trasmissione a ingranaggi planetari con una struttura di uscita a flangia. I suoi componenti principali consistono in un ingranaggio solare, ingranaggi planetari e un ingranaggio ad anello interno, ottenendo la trasmissione di potenza attraverso l'ingranamento di ingranaggi a uno o più stadi. La flangia, che funge da componente di connessione critico, presenta un design circolare con cuscinetti ad alta precisione integrati, fornendo un'area di contatto migliorata e un supporto di montaggio stabile. Compatibile con fonti di alimentazione come motori servo e motori passo-passo, questo riduttore è ampiamente impiegato in apparecchiature di precisione in macchine utensili CNC, robot industriali, linee di produzione automatizzate e applicazioni aerospaziali. Caratteristiche - Uscita a flangia con cuscinetti ad alta precisione: Dotato di cuscinetti ad alta precisione, il design dell'uscita a flangia offre un'area di contatto ampliata, supporto di montaggio stabile, precisione di posizionamento migliorata, rigidità alla trazione superiore e resistenza torsionale eccezionale. - Trasmissione a ingranaggi elicoidali per maggiore efficienza: Tutto l'ingranamento elicoidale assicura un'efficienza di trasmissione superiore: fino al 97-98% per configurazioni a uno stadio e mantenuta oltre il 90% per configurazioni a più stadi. - Alta precisione e basso gioco: La tecnologia di rettifica di precisione combinata con un meccanismo di serraggio a pinza minimizza il gioco a ≤1 arcmin (1/60°), soddisfacendo i rigorosi requisiti di precisione di posizionamento per i sistemi servo. - Design monolitico per maggiore rigidità: Il portatore planetario integrato, l'ingranaggio ad anello interno e l'ingranaggio solare eliminano i punti di rivettatura secondari, ottenendo un'integrità strutturale senza pari. - Alta capacità di carico: L'ingranamento multi-dente distribuisce i carichi in modo efficiente. Con ingranaggi cementati/temprati e cuscinetti a rulli ad aghi, il riduttore fornisce una coppia di uscita fino a migliaia di N·m e una resistenza agli urti eccezionale. - Riduzione del rumore e stabilità operativa: L'architettura brevettata di smorzamento del rumore e l'ingranamento a rotolamento del fianco del dente elicoidale riducono il rumore operativo a ≤65 dB assicurando una fluidità senza vibrazioni. - Durabilità e funzionamento senza manutenzione: Guarnizioni di qualità superiore e tecnologia di lubrificazione permanente estendono la durata a oltre 20.000 ore, anche in ambienti difficili con alte temperature o contaminazione da particelle. Specifiche - Coppia di accelerazione massima: 1,8 volte la coppia di uscita nominale - Coppia di arresto di emergenza: 3 volte la coppia di uscita nominale - Velocità di ingresso nominale: fino a 5000 rpm (varia in base al modello) - Velocità di ingresso massima: fino a 10000 rpm (varia in base al modello) - Gioco ultra preciso: ≤1 arcmin (segmento singolo), ≤3 arcmin (segmento doppio) - Gioco preciso: ≤3 arcmin (singolo), ≤5 arcmin (doppio) - Gioco standard: ≤5 arcmin (singolo), ≤7 arcmin (doppio) - Rigidità torsionale: fino a 1421 Nm/arcmin (varia in base al modello) - Forza radiale massima: fino a 58000 N (varia in base al modello) - Forza assiale massima: fino a 59000 N (varia in base al modello) - Momento di ribaltamento: fino a 8500 Nm (varia in base al modello) - Durata: 20000 ore (funzionamento continuo 10000 ore) - Efficienza: ≥97% (singolo), ≥94% (doppio) - Peso: da 0,7 kg a 124,5 kg (varia in base al modello) - Temperatura di esercizio: -30℃ a 90℃ - Lubrificazione: Grasso sintetico - Classe di protezione: IP65 - Posizione di montaggio: Qualsiasi direzione - Livello di rumore: ≤73 dB(A) (varia in base al modello e alla velocità)
