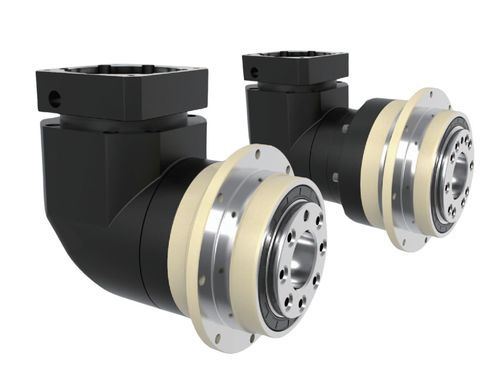

Riduttore planetario MYDR seriescoassialead assi ortogonaliad assi paralleli
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- planetario
- Orientazione degli assi
- coassiale, ad assi ortogonali, ad assi paralleli
- Tipo di albero
- ad albero cavo, ad albero pieno, ad asse scanalato, per albero con pignone, con albero di uscita verticale, flangia per robot, multiassiale
- Coppia
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Montaggio
- per montaggio su flangia, pendolare, appoggiato
- Struttura
- compatto, con flangia, forato
- Numero di stadi
- monostadio, bistadio
- Prestazioni
- ad alta prestazione, di precisione, ad alto rendimento, silenzioso, ad alta coppia, a gioco ridotto, senza gioco, per carichi pesanti, ad alta rigidità, senza manutenzione, ad alta potenza, ad alta capacità, ad alta velocità
- Applicazioni
- per attrezzatura di movimentazione, per sistema di orientamento di turbina eolica, per mezzi gommati e cingolati, per pressa ad iniezione, per teleferiche, per macchina di imballaggio, per l'industria chimica, per applicazioni di frantumazione, per aeratore, per carrello, per macchina per carta, per vasca di chiarificazione, per tavola rotante, per pressa a rulli, per macchina per raddrizzare e tagliare, per l'industria metallurgica, per trasmissione a cinghia e catena, per servomotore, per applicazioni industriali, per ambienti difficili, per fusti, per escavatore, per apparecchi medici, per macchina da stampa, per treno di laminazione a caldo reversibili, per produzione di energia, per scala mobile, per torre di raffreddamento, per macchina utensile, per pompa, per veicolo, per tornio, per idropolpatore, per automazione, per attrezzi, per applicazioni marine, per accoppiamento motore, per comando rotazione, per motore elettrico, per l'industria della gomma, per antenna, per mulino, macchina, per l'industria agroalimentare, per funzionamento continuo, per ascensore, per bobinatrice, per applicazioni minerarie, per centrifuga, per miscelatore, per laminatoio, per agitatore, per trasportatore, per trasportatore, per il settore della robotica, di trasmissione, per profilati, per l’industria petrolchimica, per centrale eolica, per apparecchio di telecomunicazione, per ombrello di grandi dimensioni, per mulino verticale, per applicazioni di sollevamento, per l'industria della carta, per tessili, per l'industria del cemento, per applicazioni pesanti, per l'industria dello zucchero, per motore DC, per applicazioni aeronautiche, per porta, per macchina di taglio, per ruota, per l'industria delle materie plastiche, per prodotti farmaceutici, per attuatore, per gru, per argano, per macchina di misura tridimensionale, per motore, per impianto trafila funi, per schermo di protezione solare ombrello di grandi dimensioni, per estrusore, per trasmissione pignone-cremagliera, per macchinario alimentare, per triturazione, per macchinari di estrazione mineraria, per automobile, per variatore, per regolazione di livello, per impianto di trattamento delle acque reflue, per elevatore a tazze, per sistema di sollevamento, per macchina di saldatura, per AGV
- Altre caratteristiche
- con trasmissione meccanica, di alta qualità, su misura, con adattatore motore, verticale, IP65
- Velocità di rotazione
Min.: 2.000 rpm
(12.566,3706 rad.min-1)Max.: 10.000 rpm
(62.831,8531 rad.min-1)- Gioco
Min.: 0 rad
Max.: 0 rad
- Rapporto di riduzione
Min.: 4 unit
Max.: 200 unit
- Peso
Min.: 1,1 kg
(2,43 lb)Max.: 85,9 kg
(189,38 lb)
Descrizione
Introduzione
La serie MYDR di riduttori planetari di precisione HONPINE presenta un’uscita a flangia ad alta rigidità, combinando ampia gamma di rapporti di riduzione, elevata capacità di coppia e prestazioni di trasmissione affidabili per sistemi di motion control industriali. Disponibile in sette taglie (47 mm–255 mm), offre rapporti da 4:1 a 200:1 e coppie nominali di uscita da circa 14 N·m a 2.000 N·m. Le opzioni di gioco comprendono ≤2 arcmin per alcune configurazioni monostadio (P0) e ≤4 arcmin per specifiche configurazioni a due stadi.
Caratteristiche
Selezione modello / Serie disponibili
Serie: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Rapporti e numero di stadi consentono rapporti da 4 a 200 (rapporti disponibili in funzione degli stadi e del modello).
Specifiche (righe della tabella; colonne separate da " | ")
Specifiche | Unità | Stadi | Rapporto | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Coppia nominale di uscita T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Coppia massima di uscita T₂B | N·m | 12 | 4~200 | 3 × coppia nominale (a seconda della configurazione)
Velocità d'ingresso nominale n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Velocità massima d'ingresso n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Gioco ultra‑preciso (P0) | arcmin | 1 | 4~20 | ≤2 (monostadio, ove applicabile) ; 2‑stadi ≤4
Gioco precisione (P1) | arcmin | 1 | 4~20 | ≤4 (a seconda del modello) ; 2‑stadi ≤7
Gioco standard (P2) | arcmin | 1 | 4~20 | ≤6 (a seconda del modello) ; 2‑stadi ≤9
Rigidezza torsionale | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (valori per MYDR047→MYDR255)
Momento flettente massimo M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Carico radiale ammissibile F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Durata utile | h | 12 | 4~200 | 20,000* (indicativo)
Efficienza η | % | 1 | 4~20 | ≥95% (monostadio) ; ≥92% (multistadio)
Peso | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Temperatura di esercizio | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Lubrificazione | | 12 | 4~200 | Grasso sintetico
Classe di protezione | | 12 | 4~200 | IP65
Posizione di montaggio | | 12 | 4~200 | Orientamenti di montaggio flessibili (vedere documentazione)
Livello di rumore (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (a seconda della taglia)
Caratteristiche / Applicazioni
La serie MYDR di riduttori planetari di precisione HONPINE presenta un’uscita a flangia ad alta rigidità, combinando ampia gamma di rapporti di riduzione, elevata capacità di coppia e prestazioni di trasmissione affidabili per sistemi di motion control industriali. Disponibile in sette taglie (47 mm–255 mm), offre rapporti da 4:1 a 200:1 e coppie nominali di uscita da circa 14 N·m a 2.000 N·m. Le opzioni di gioco comprendono ≤2 arcmin per alcune configurazioni monostadio (P0) e ≤4 arcmin per specifiche configurazioni a due stadi.
Caratteristiche
- Uscita a flangia ad alta rigidità per montaggio diretto
- Ampia gamma di rapporti: 4:1–200:1 (mono- e multistadio)
- Sette taglie: MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255
- Coppia nominale: circa 14 N·m–2.000 N·m a seconda di modello e rapporto
- Classi di gioco: Ultra‑precisione (P0) ≤2 arcmin; Precisione (P1); Standard (P2)
- Alto rendimento: ≥95% (monostadio); ≥92% (multistadio)
- Lubrificazione con grasso sintetico, grado di protezione IP65
- Temperatura di esercizio: -10℃ a +90℃
Selezione modello / Serie disponibili
Serie: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Rapporti e numero di stadi consentono rapporti da 4 a 200 (rapporti disponibili in funzione degli stadi e del modello).
Specifiche (righe della tabella; colonne separate da " | ")
Specifiche | Unità | Stadi | Rapporto | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Coppia nominale di uscita T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Coppia massima di uscita T₂B | N·m | 12 | 4~200 | 3 × coppia nominale (a seconda della configurazione)
Velocità d'ingresso nominale n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Velocità massima d'ingresso n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Gioco ultra‑preciso (P0) | arcmin | 1 | 4~20 | ≤2 (monostadio, ove applicabile) ; 2‑stadi ≤4
Gioco precisione (P1) | arcmin | 1 | 4~20 | ≤4 (a seconda del modello) ; 2‑stadi ≤7
Gioco standard (P2) | arcmin | 1 | 4~20 | ≤6 (a seconda del modello) ; 2‑stadi ≤9
Rigidezza torsionale | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (valori per MYDR047→MYDR255)
Momento flettente massimo M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Carico radiale ammissibile F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Durata utile | h | 12 | 4~200 | 20,000* (indicativo)
Efficienza η | % | 1 | 4~20 | ≥95% (monostadio) ; ≥92% (multistadio)
Peso | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Temperatura di esercizio | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Lubrificazione | | 12 | 4~200 | Grasso sintetico
Classe di protezione | | 12 | 4~200 | IP65
Posizione di montaggio | | 12 | 4~200 | Orientamenti di montaggio flessibili (vedere documentazione)
Livello di rumore (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (a seconda della taglia)
Caratteristiche / Applicazioni
- Applicazioni tipiche: automazione industriale, macchine per imballaggio, sistemi di assemblaggio, nastri trasportatori e applicazioni OEM
- Classi di gioco multiple per adeguare la precisione di posizionamento
- Selezionare taglia e numero di stadi in funzione della coppia richiesta, dell'inerzia e dei carichi ammissibili
- Consultare la documentazione tecnica per la scelta finale, tolleranze e manutenzione
Cataloghi
Altri prodotti Suzhou Honpine Precision Industry Co., Ltd.
Riduttore epicicloidale di precisione
