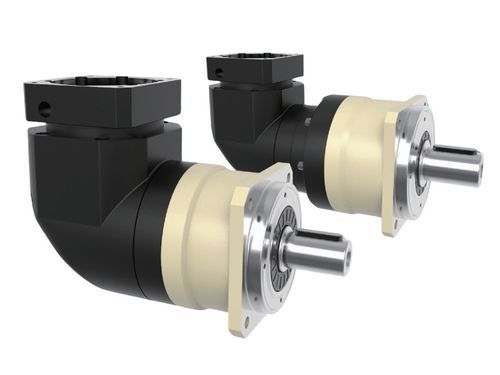

Rinvio angolare 90° MYBR series

ad assi ortogonalicompattocon gioco angolare ridotto

Introduzione
La serie HONPINE MYBR di riduttori planetari di precisione ad angolo retto è progettata per applicazioni di automazione industriale che richiedono installazione compatta, rapporti di riduzione flessibili e trasmissione di coppia affidabile a 90°. Disponibile in cinque taglie (60–180 mm), copre rapporti di riduzione da 3:1 a 200:1 e coppie di uscita nominali tipicamente riferite tra 40 N·m e 650 N·m, a seconda di modello e rapporto.

Caratteristiche principali

• Design compatto a 90° per installazioni con spazio limitato.
• Cinque taglie: MYBR060, MYBR090, MYBR115, MYBR142, MYBR180.
• Configurazioni mono- e bi-stadio per coprire un ampio intervallo di rapporti (3:1–200:1).
• Gioco ultra-preciso: ≤6 arcmin (1 stadio P0), ≤9 arcmin (2 stadi P0).
• Elevata efficienza di trasmissione: fino a ≤95% per molte rapporti mono-stadio (≤92% per alcune configurazioni bi-stadio/rapporti elevati).
• Classe di protezione IP65 e lubrificazione di fabbrica con grasso sintetico.

Gamma modelli

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

Specifiche (sommario)

• Coppia di uscita nominale (tipica): indicata 40 N·m–650 N·m (varia in funzione di modello/rapporto); coppia massima fino a ~3× la nominale (dipende dal modello).
• Velocità d'ingresso nominale: MYBR060 fino a 5.000 rpm; MYBR090/MYBR115 fino a 4.000 rpm; MYBR142/MYBR180 fino a 3.000 rpm. Velocità massime: MYBR060 10.000 rpm; MYBR090/115 8.000 rpm; MYBR142/180 6.000 rpm.
• Rigidezza torsionale (esempi): MYBR060 ≈7 N·m/arcmin; MYBR090 ≈14; MYBR115 ≈25; MYBR142 ≈50; MYBR180 ≈145.
• Carichi ammissibili (esempi): carichi radiali ≈1.530–14.500 N; carichi assiali ≈630–7.250 N (variabili per modello).
• Vida utile (valore di progetto tipico): ≈20.000 h (dipende dall'applicazione).
• Peso (esempi): mono-stadio MYBR060 ≈2,1 kg → MYBR180 ≈51 kg; bi-stadio fino a ≈54 kg.
• Temperatura di esercizio: -10℃ a +90℃. Livello di rumore (n₁ = 3000 rpm): tip. ≤63–72 dB a seconda della taglia.

Caratteristiche tecniche

• Serie: HONPINE MYBR.
• Progetto: riduttore planetario di precisione, angolo retto 90°, disponibile in 1 o 2 stadi.
• Lubrificazione: grasso sintetico fornito in fabbrica.
• Protezione: IP65.
• Applicazioni tipiche: macchine per imballaggio, nastri trasportatori, attrezzature di assemblaggio, movimentazione materiali e altri sistemi di automazione industriale che richiedono un riduttore compatto e preciso ad angolo retto.
