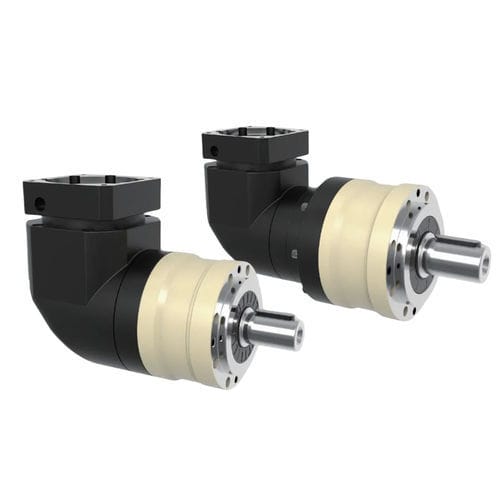

Rinvio angolare ad assi ortogonali MYBR-E series

90°con gioco angolare ridottocompatto

Introduzione

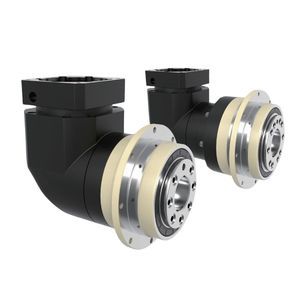

Il riduttore planetario ad angolo retto (90°) HONPINE MYBR-E è progettato per macchine industriali di medio-grandi dimensioni che richiedono elevato torque in uscita, ampia gamma di rapporti di riduzione e installazione compatta. Disponibile in sei taglie (MYBR-E070–MYBR-E155), copre rapporti da 3:1 a 200:1 e coppie nominali di uscita da circa 40 N·m a 2000 N·m per applicazioni servo da carichi leggeri a pesanti.

Progettazione e prestazioni
La configurazione compatta a 90° massimizza le opzioni d'installazione garantendo al contempo elevata efficienza di trasmissione, gioco controllato (≤6 arcmin per monostadio; ≤9 arcmin per bistadio), rigidità torsionale definita e vita utile estesa. Le velocità di ingresso nominali e massime dipendono dalla taglia (es. MYBR-E070: nominale fino a 5.000 rpm, max 10.000 rpm). Efficienza: fino al 95% (monostadio) e fino al 92% (bistadio).

Specifiche (selezionate)

• Taglie: sei taglie da 70 mm a 155 mm (MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155, ecc.)
• Rapporti di riduzione: 3:1 a 200:1 (configurazioni monostadio e bistadio)
• Coppia nominale d'uscita T₂N: ca. 40–2000 N·m a seconda di taglia e rapporto
• Coppia massima d'uscita T₂B: fino a 3 × T₂N (dipende da modello/rapporto)
• Rigidità torsionale (esempi): MYBR-E070: 7 N·m/arcmin; MYBR-E090: 14; MYBR-E120: 25; MYBR-E155: 50
• Carichi ammissibili (esempi): carico radiale fino a 9.400 N (MYBR-E155); carichi assiali indicati per taglia
• Temperatura d'esercizio: −10 °C a +90 °C; grado di protezione: IP65; lubrificazione: grasso sintetico
• Rumorosità (n₁ = 3000 rpm): ≤63–70 dB a seconda della taglia

Applicazioni

• Macchine per imballaggio
• Sistemi di trasporto e movimentazione materiali
• Macchine per la lavorazione del legno
• Automazione industriale ed azionamenti servo

Selezione del modello e note
Selezionare la taglia e il rapporto in base alla coppia richiesta, al momento d'inerzia (J1), ai carichi radiali/assiali ammissibili e alla velocità d'ingresso. Per carichi dinamici o di picco verificare la coppia massima (fino a 3× T₂N) e i limiti di velocità per ogni taglia. Consultare le schede tecniche HONPINE o il supporto tecnico per dimensioni dettagliate, valori di inerzia e opzioni di montaggio.
