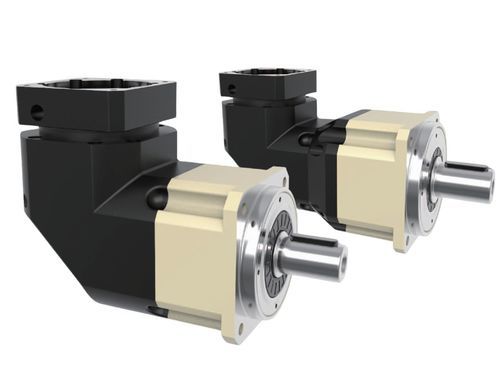

Servo-riduttore planetario MYAR series
ad assi ortogonalicoassialecon albero di uscita verticale

Servo-riduttore planetario - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - ad assi ortogonali / coassiale / con albero di uscita verticale
Servo-riduttore planetario - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - ad assi ortogonali / coassiale / con albero di uscita verticale
Servo-riduttore planetario - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - ad assi ortogonali / coassiale / con albero di uscita verticale - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Suzhou Honpine Precision Industry Co., Ltd.

Caratteristiche

Tipo
planetario
Orientazione degli assi
coassiale, ad assi ortogonali
Tipo di albero
ad albero pieno, con albero di uscita verticale, flangia per robot
Coppia
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 10 - 20 Nm
Montaggio
per montaggio su flangia, appoggiato, pendolare
Struttura
compatto, con flangia
Numero di stadi
monostadio, multistadio
Prestazioni
ad alta precisione, a gioco ridotto, di precisione, ad alta coppia, ad alta rigidità, ad alta prestazione, ad alto rendimento, per carichi pesanti, senza manutenzione, silenzioso, ad alta velocità, senza gioco, ad alta capacità
Applicazioni
per l'industria agroalimentare, per servomotore, per trasmissione, per applicazioni industriali, per tavola rotante, per macchina utensile, per apparecchi medici, macchina, per automazione, per il settore della robotica, per macchina di taglio, per macchinario alimentare, per applicazioni pesanti, per macchina di imballaggio, per macchina da stampa, per albero
Altre caratteristiche
di alta qualità, su misura, con piede, IP65
Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 10.000 rpm
(62.831,8531 rad.min-1)

Gioco

Min.: 0 rad

Max.: 0 rad

Rapporto di riduzione

Min.: 3 unit

Max.: 200 unit

Peso

Min.: 0,9 kg
(1,98 lb)

Max.: 83 kg
(182,98 lb)

Descrizione

Panoramica
La serie HONPINE MYAR di riduttori planetari di precisione è progettata per applicazioni industriali di motion control offrendo un equilibrio tra precisione, efficienza e possibilità di configurazione. Disponibile in sette misure di carcassa (42–220 mm), rapporti monostadio 3:1–20:1 e soluzioni multi-stadio fino a 200:1. Coppia nominale di uscita approssimativa 14–2.000 N·m. Opzioni di gioco e alto rendimento di trasmissione rendono la serie adatta a servomotori, automazione, CNC, macchine per imballaggio, nastri trasportatori, macchine da stampa e integrazioni OEM.

Specifiche principali (selezione)
  • Misure carcassa: 42, 60, 90, 115, 142, 180, 220 mm.
  • Rapporti di riduzione: 1 stadio 3:1–20:1; multi-stadio fino a 200:1 (dipende dalla configurazione).
  • Coppia nominale: ≈14–2.000 N·m (a seconda di modello e rapporto).
  • Coppia massima: fino a ≈3× la nominale (dipende dalla taglia).
  • Rendimento: fino a ≤95% (1 stadio); fino a ≤92% (2 stadi).
  • Gradi di gioco: P0 (ultrapreciso) ≤2 arcmin (quando applicabile, 1 stadio); P1/P2 disponibili.
  • Velocità d’ingresso (esempi): MYAR042/MYAR060 fino a 5.000 rpm (nominale) / 10.000 rpm (max); taglie maggiori con limiti inferiori (vedi scheda).
  • Protezione: IP65; lubrificazione: grasso sintetico; temperatura di esercizio: -10℃ a +90℃.


Applicazioni tipiche
  • Servodrive e controllo di movimento
  • Automazione industriale e robotica
  • Macchine utensili CNC
  • Macchine per imballaggio e stampa
  • Sistemi di trasporto e movimentazione
  • Soluzioni integrate OEM


Installazione e manutenzione
  • Montaggio: qualsiasi orientamento ammesso.
  • Livelli di rumore (n₁ = 3000 rpm): ≈ ≤61–74 dB a seconda della taglia.
  • Pesi rappresentativi (1 stadio): MYAR042 ≈0,9 kg … MYAR220 ≈83 kg; versioni 2 stadi maggiori.
  • Rigidità torsionale e carichi ammissibili radiali/assiali dipendono dalla taglia — consultare la tabella per il dimensionamento.
  • Vita utile di riferimento: ≈20.000 h (condizioni d’uso variabili).


Opzioni e ordine
  • Gradi di gioco (P0/P1/P2), configurazioni di stadi e rapporti personalizzati su richiesta.
  • Selezionare taglia, numero di stadi e grado gioco in base a inerzia del motore, coppia e requisiti di precisione.
  • Per la scelta finale consultare il datasheet completo con valori per modello.
