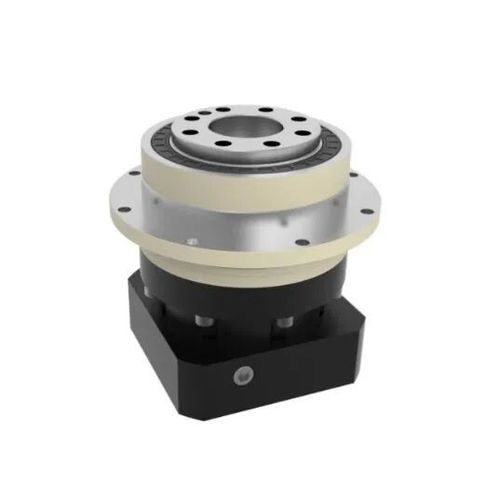

Riduttore planetario MYD series

coassialeflangia per robot10 - 20 Nm

Introduzione
Il riduttore planetario di precisione HONPINE MYD Series adotta una progettazione con uscita a flangia ad alta rigidità per applicazioni di motion control che richiedono precisione di posizionamento, elevata trasmissione di coppia e affidabilità nel tempo. Disponibile in sette misure di telaio (47 mm–255 mm) e in un'ampia gamma di rapporti di riduzione, è indicato per robot industriali, macchine CNC, linee automatiche e impianti di lavorazione laser.

Descrizione funzionale
Backlash ultra-basso e elevata rigidità torsionale garantiscono ottima ripetibilità e movimenti fluidi e precisi. Backlash P0 monostadio ≤1 arcmin; P0 bistadio ≤3 arcmin. Configurazioni per motori servo e articolazioni robotiche con coppia nominale in uscita da 14 Nm a 2000 Nm e coppia massima fino a 3× il nominale.

Riepilogo specifiche (dati chiave)

• Serie: HONPINE MYD Series
• Misure: MYD047, MYD064, MYD090, MYD110, MYD140, MYD200, MYD255 (47–255 mm)
• Intervallo rapporti: 4:1–100:1
• Coppia nominale in uscita: 14 Nm–2000 Nm (dipende dal modello)
• Coppia massima in uscita: fino a 3× il nominale
• Velocità di ingresso nominale: tipicamente fino a 5.000 rpm per le taglie più piccole; inferiore per le grandi
• Velocità massima di ingresso: fino a 10.000 rpm (dipende dal modello)
• Livelli di gioco: P0 ≤1 arcmin (monostadio); ≤3 arcmin (bistadio). P1/P2 disponibili per modello
• Efficienza: monostadio ≥97 %; configurazioni bistadio comuni ≥94 %
• Temperatura di funzionamento: -10 °C a +90 °C
• Lubrificazione: grasso sintetico (riempito in fabbrica)
• Classe di protezione: IP65
• Pesi tipici (1 stadio): 0,7 kg–56,1 kg; (2 stadi): 1,0 kg–70,4 kg
• Livello di rumore (n1 = 3000 rpm): circa ≤56 dB a ≤70 dB a seconda della taglia

Modelli e selezione
I modelli MYD047–MYD255 coprono l'intera gamma di coppie e rapporti; consultare la tabella delle specifiche dettagliata nella scheda prodotto per rigidità torsionale per modello, carichi ammissibili, momento flettente e valori esatti di velocità/coppia.

Applicazioni

• Robot industriali (giunti, assi)
• Macchine utensili CNC (assi ad alta precisione)
• Linee di produzione automatizzate
• Impianti per lavorazioni laser e macchine per produzione di precisione
