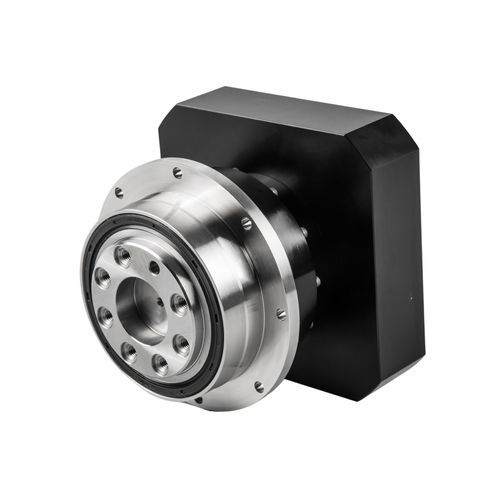

Riduttore planetario ND series

a ingranaggi elicoidalicoassialead albero pieno

Introduzione al prodottoIl riduttore epicicloidale con uscita a flangia è un dispositivo di trasmissione di precisione che combina un sistema di trasmissione a ingranaggi planetari con una struttura di uscita a flangia. I suoi componenti principali sono costituiti da un ingranaggio solare, da ingranaggi planetari e da una corona dentata interna, che consentono di ottenere la trasmissione di potenza mediante ingranaggi a uno o più stadi. La flangia, che funge da componente di collegamento critico, presenta un design circolare con cuscinetti integrati ad alta precisione, che forniscono una maggiore area di contatto e un supporto di montaggio stabile. Compatibile con sorgenti di potenza quali servomotori e motori passo-passo, questo riduttore è ampiamente utilizzato nelle apparecchiature di precisione di macchine utensili CNC, robot industriali, linee di produzione automatizzate e applicazioni aerospaziali.CaratteristicheUscita a flangia con cuscinetti di alta precisione: Dotato di cuscinetti di alta precisione, il design dell'uscita a flangia offre un'area di contatto ampliata, un supporto di montaggio stabile, una maggiore precisione di posizionamento, una rigidità di trazione superiore e un'eccezionale resistenza torsionale.Trasmissione a ingranaggi completamente elicoidali per una maggiore efficienza: L'ingranaggio completamente elicoidale garantisce un'efficienza di trasmissione superiore: fino al 97-98% per le configurazioni monostadio e oltre il 90% per quelle multistadio.Alta precisione e gioco ridotto: la tecnologia di rettifica di precisione combinata con un meccanismo di serraggio della pinza riduce il gioco a ≤1 arcomin (1/60°), soddisfacendo i severi requisiti di precisione di posizionamento per i servosistemi.Design monolitico per una maggiore rigidità: il portasatellite integrato, l'ingranaggio ad anello interno e l'ingranaggio solare eliminano i punti di rivettatura secondari, ottenendo un'integrità strutturale senza pari.Elevata capacità di carico: L'ingranaggio a più denti distribuisce i carichi in modo efficiente. Grazie agli ingranaggi temprati e carbonizzati e ai cuscinetti a rullini, il riduttore offre una coppia di uscita fino a migliaia di N-m e un'eccezionale resistenza agli urti.Riduzione del rumore e stabilità operativa: L'architettura brevettata di smorzamento del rumore e l'innesto a rotolamento del fianco del dente elicoidale riducono la rumorosità operativa a ≤65 dB, garantendo al contempo una fluidità senza vibrazioni.Durata e funzionamento senza manutenzione: Le tenute di qualità superiore e la tecnologia di lubrificazione permanente prolungano la vita utile a oltre 20.000 ore, anche in ambienti difficili con temperature elevate o contaminazione da particolato.SpecificheTabella dei parametriNumero di segmentoRatioND047NDS064ND064NDS090ND090NDV110NDV140NDV200NDV255NDV285Torsione in uscita nominale torqueNmsingle4224545110130280560110022003600525555514516034061013002200330072048481251303005601200200029008———95100250550110017002850101540409510022046095014001900double16224545110130280560110022003600202245451101302805601100200036002525606014516035061013002200330030—————————3100352050501251403105601200120030004018505011012028056012001800—5018555514516034061013002000330060——481251203005601200180029007018—4812512030056011001800290080———95100—————90——40951002504609501500220010015—409510022046095014001900Further specifiche tecniche e i dettagli sono disponibili nelle tabelle delle specifiche complete riportate sopra.Coppia massima di accelerazione: 1,8 volte la coppia nominale di uscitaCoppia di arresto di emergenza: 3 volte la coppia di uscita nominaleVelocità di ingresso nominale: fino a 5000 giri/min (a seconda del modello) Velocità di ingresso massima: fino a 10000 giri/min (a seconda del modello) Gioco ultrapreciso: ≤1 arcomin (segmento singolo), ≤3 arcomin (segmento doppio) Rigidità oraria: fino a 1421 Nm/arcmin (a seconda del modello) Forza radiale massima: fino a 58000 N (a seconda del modello) Forza assiale massima: fino a 59000 N (a seconda del modello). forza assiale massima: fino a 59000 N (a seconda del modello)Momento di ribaltamento: fino a 8500 Nm (a seconda del modello)Vita utile: 20000 ore (funzionamento continuo 10000 ore)Efficienza: ≥97% (singolo), ≥94% (doppio)Peso: fino a 124,5 kg (a seconda del modello)Temperatura di esercizio: da -30℃ a 90℃Lubrificazione: Grasso sinteticoClasse di protezione: IP65Posizione di montaggio: Qualsiasi direzioneLivello di rumore: ≤73 dB(A) (a seconda del modello)
