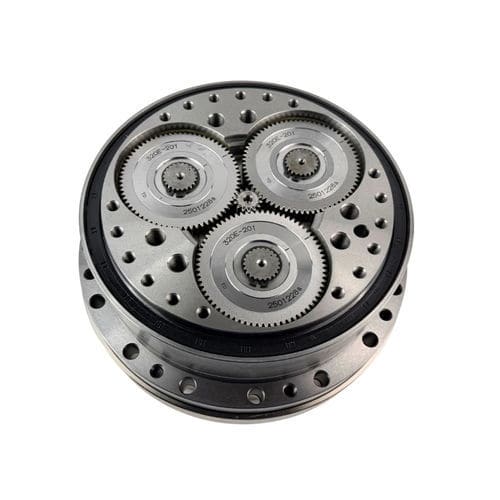

Riduttore planetario HRD-40E-XXcicloidalearmonicocoassiale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- planetario, cicloidale
- Orientazione degli assi
- coassiale
- Tipo di albero
- ad albero cavo, ad albero pieno
- Coppia
- 200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Montaggio
- per montaggio su flangia, pendolare, appoggiato
- Struttura
- modulare, con flangia, forato
- Numero di stadi
- bistadio
- Prestazioni
- ad alta precisione, ad alta prestazione, silenzioso, a gioco ridotto, ad alta coppia, ad alta rigidità, senza gioco, ad alta velocità
- Applicazioni
- per apparecchi medici, per il settore della robotica, per trasmissione, per macchina per raddrizzare e tagliare, di articolazione, per l'industria della carta, per servomotore, di trasmissione, macchina, per macchina di imballaggio, per macchina per carta, per automazione, per motore DC, per antenna, per profilati, per il settore delle gru e del sollevamento, industriale, per motore elettrico, per trasportatore, per AGV, per macchina da stampa, per attrezzatura di movimentazione, per macchina utensile, per macchinari di sollevamento, per tessili, per applicazioni di frantumazione, per impianto trafila funi, per schermo di protezione solare ombrello di grandi dimensioni, per ruota dentata, per prodotti farmaceutici, per pressa a rulli, per macchinario alimentare, per applicazioni marine, per attrezzi, per motore, per argano, per l'industria agroalimentare, per attuatore, per pompa, per elevatore a tazze, per trasportatore, per ombrello di grandi dimensioni, per trasmissione pignone-cremagliera, per veicolo, di ventilatori, per macchina di taglio, per cilindro monolucido, per impianto elettronico, per ruota motrice elettrica, per centrale eolica, per applicazioni laser, per vasca di chiarificazione, per albero, per applicazioni pesanti
- Altre caratteristiche
- su misura, di grandi dimensioni, di alta qualità, con trasmissione meccanica, con piede, NEMA 23, NEMA 34, NEMA 17
- Velocità di rotazione
15 rpm
(94,2478 rad.min-1)- Rapporto di riduzione
81 unit, 105 unit, 121 unit, 153 unit
Descrizione
Il riduttore RV integrato nella flangia serie E rappresenta una soluzione di riduzione della velocità progettata con precisione per applicazioni meccaniche ad alte prestazioni. Questo sistema di trasmissione avanzato è dotato di un meccanismo di ingranaggi differenziali chiusi a due stadi che combina configurazioni di ingranaggi a perno cicloidale e ingranaggi planetari, con un solido design dell'albero di uscita. L'unità viene fornita assemblata in fabbrica con guarnizione a flangia e pre-lubrificata con grasso speciale RV, consentendo l'immediata integrazione con i servomotori al momento dell'installazione.
Applicazioni di robotica industriale:
Per bracci robotizzati con carico utile dell'effetto finale ≤20 kg: Utilizzato principalmente nei giunti di base ad alto carico (tipicamente J1-J4)
Per bracci robotici con carico utile dell'effettore finale >20 kg: Tutti e sei i giunti utilizzano i riduttori RV
Come componente critico della trasmissione, i riduttori RV garantiscono un'eccezionale precisione di posizionamento nei sistemi robotici.
trasmissione di potenza ad alta precisione
a. capacità di coppia di 50-7000 N-m per applicazioni pesanti (robot di saldatura/manipolazione)
b. gioco <1 arcomin con eccezionale precisione di posizionamento ripetuto (±16 arcsec)
ciclo di vita operativo esteso
a. La dentatura ≥30 denti garantisce una distribuzione uniforme dell'usura (6.000-10.000 ore di servizio)
b. Resistenza alla fatica superiore rispetto ai convertitori armonici per un funzionamento continuo 24 ore su 24, 7 giorni su 7
caratteristiche adattive delle prestazioni
a. efficienza di trasmissione dell'85-95% con perdita di potenza ridotta al minimo
b. gamma di rapporti di riduzione 31-203 grazie a configurazioni di ingranaggi planetari personalizzabili
prestazioni di movimento dinamico
a. Il design a basse vibrazioni garantisce un funzionamento fluido senza oscillazioni dell'end-effector
b. La risposta istantanea all'accelerazione consente il tracciamento della traiettoria ad alta velocità
---
