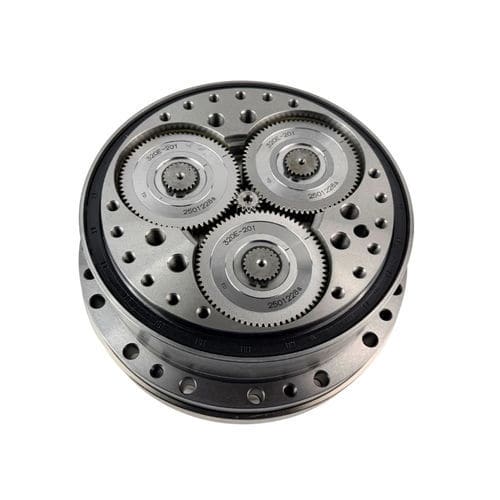

Riduttore planetario HRD-20E- SERIEScicloidalecoassialead albero cavo
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- planetario, cicloidale
- Orientazione degli assi
- coassiale
- Tipo di albero
- ad albero cavo, ad albero pieno
- Coppia
- 200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
- Montaggio
- per montaggio su flangia, pendolare, appoggiato
- Struttura
- compatto, con flangia, modulare, forato
- Numero di stadi
- bistadio
- Prestazioni
- ad alta precisione, ad alta prestazione, ad alto rendimento, silenzioso, ad alta coppia, a gioco ridotto, senza manutenzione, ad alta velocità, senza gioco
- Applicazioni
- per l'industria della carta, per motore ad alta potenza, per trasmissione, per macchina utensile, per l'industria agroalimentare, per macchinario alimentare, per applicazioni aeronautiche, per impianto trafila funi, per servomotore, industriale, per macchina di taglio, per automazione, per motore asincrono, macchina, di articolazione, per macchina per carta, per ruota motrice elettrica, per il settore della robotica, per attrezzatura di movimentazione, per applicazioni pesanti, per applicazioni marine, per l’industria petrolchimica, per dispositivo medico, per veicolo da costruzione, per variatore, per impianto elettronico, per macchina di imballaggio, per macchina per raddrizzare e tagliare, per tavola rotatoria, per applicazioni di sollevamento, per prodotti farmaceutici, per motore DC, per motore passo-passo, per trasportatore, per pressa ad iniezione, per ruota dentata, per produzione di energia, per ombrello di grandi dimensioni, per applicazioni laser, per albero, per motore, per trasportatore, per macchina da stampa, per AGV, per attuatore, di trasmissione, per centrale eolica
- Altre caratteristiche
- con trasmissione meccanica, di alta qualità, su misura, con piede, NEMA 23, NEMA 34, NEMA 17
- Velocità di rotazione
15 rpm
(94,2478 rad.min-1)- Rapporto di riduzione
57 unit, 81 unit, 105 unit, 121 unit, 153 unit
Descrizione
Il riduttore RV integrato nella flangia serie E rappresenta una soluzione di riduzione della velocità progettata con precisione per applicazioni meccaniche ad alte prestazioni. Questo sistema di trasmissione avanzato è dotato di un meccanismo di ingranaggi differenziali chiusi a due stadi che combina configurazioni di ingranaggi a perno cicloidale e ingranaggi planetari, con un solido design dell'albero di uscita. L'unità viene fornita assemblata in fabbrica con guarnizione a flangia e pre-lubrificata con grasso speciale RV, consentendo l'immediata integrazione con i servomotori al momento dell'installazione.
Applicazioni di robotica industriale:
Per bracci robotizzati con carico utile dell'effetto finale ≤20 kg: Utilizzato principalmente nei giunti di base ad alto carico (tipicamente J1-J4)
Per bracci robotici con carico utile dell'effettore finale >20 kg: Tutti e sei i giunti utilizzano i riduttori RV
Come componente critico della trasmissione, i riduttori RV garantiscono un'eccezionale precisione di posizionamento nei sistemi robotici.
trasmissione di potenza ad alta precisione
a. capacità di coppia di 50-7000 N-m per applicazioni pesanti (robot di saldatura/manipolazione)
b. gioco <1 arcomin con eccezionale precisione di posizionamento ripetuto (±16 arcsec)
ciclo di vita operativo esteso
a. La dentatura ≥30 denti garantisce una distribuzione uniforme dell'usura (6.000-10.000 ore di servizio)
b. Resistenza alla fatica superiore rispetto ai convertitori armonici per un funzionamento continuo 24 ore su 24, 7 giorni su 7
caratteristiche adattive delle prestazioni
a. efficienza di trasmissione dell'85-95% con perdita di potenza ridotta al minimo
b. gamma di rapporti di riduzione 31-203 grazie a configurazioni di ingranaggi planetari personalizzabili
prestazioni di movimento dinamico
a. Il design a basse vibrazioni garantisce un funzionamento fluido senza oscillazioni dell'end-effector
b. La risposta istantanea all'accelerazione consente il tracciamento della traiettoria ad alta velocità
---
