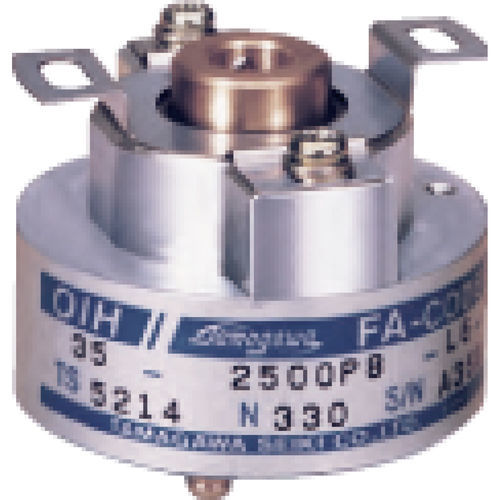

Gli encoder incrementali generano impulsi con una frequenza proporzionale alla velocità di rotazione e possono essere utilizzati per il controllo della velocità, della posizione, come indicatore di rotazione o come generatore di impulsi di servomotori montati su macchine utensili, robot o strumenti di misura. Gli encoder ottici incrementali sono composti da piastra del rotore, fessura fissa, diodi a emissione luminosa, fototransistor, ecc. come mostrato nella Figura 1. La fessura fissa è progettata per avere una differenza di fase di 90 gradi rispetto alla fessura sulla piastra del rotore. I segnali in uscita sono due segnali con una differenza di 90 gradi: il segnale di fase A e il segnale di fase B, con i quali è possibile rilevare il senso di rotazione. Esistono encoder che emettono un segnale di fase Z aggiuntivo come segnale di origine. Quando si controllano le posizioni con un encoder incrementale, si utilizza il segnale Z che mostra l'origine.
Caratteristiche
Alta risoluzione
Alta affidabilità
Fase di uscita
Fase A, B, Z, EU, EV, EW
Frequenza massima di risposta
576kHz
1.5MHz
2.5MHz
Tensione di alimentazione
DC+5V
Corrente di consumo
250mA Max
Forma di uscita
Driver di linea
Carico dell'albero
Radiale
19.6N (2kgf)
Assiale
9.8N (1kgf)
Coppia di avviamento
2.0×10-2N⋅m (200gf⋅cm Max)
Protezione
IP=52
Vibrazioni
49m/s2 (5G)
Urti
1.960m/s2 (200G)
Massa
1 kg Max
---
