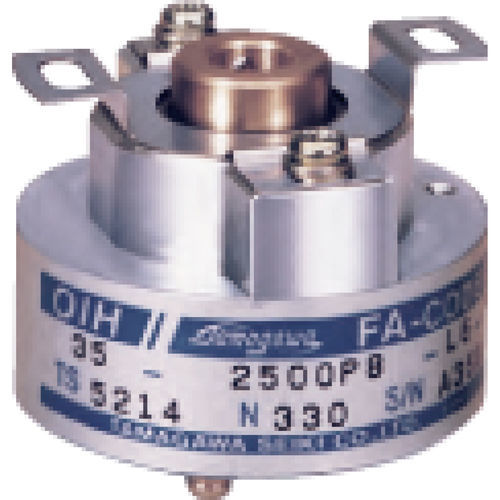

Gli encoder incrementali generano impulsi con una frequenza proporzionale alla velocità di rotazione e possono essere utilizzati per il controllo della velocità, della posizione, come indicatore di rotazione o come generatore di impulsi di servomotori montati su macchine utensili, robot o strumenti di misura. Gli encoder ottici incrementali sono composti da piastra del rotore, fessura fissa, diodi a emissione luminosa, fototransistor, ecc. come mostrato nella Figura 1. La fessura fissa è progettata per avere una differenza di fase di 90 gradi rispetto alla fessura sulla piastra del rotore. I segnali in uscita sono due segnali con una differenza di 90 gradi: il segnale di fase A e il segnale di fase B, con i quali è possibile rilevare il senso di rotazione. Esistono encoder che emettono un segnale di fase Z aggiuntivo come segnale di origine. Quando si controllano le posizioni con un encoder incrementale, si utilizza il segnale Z che mostra l'origine.
Caratteristiche
Ampia gamma di risoluzione
Numerose opzioni
Fase di uscita
Fase A, B, Z
Corrente di consumo
200mA Max
Forma di uscita
Tensione
Collettore aperto
Driver di linea
Carico dell'albero
Radiale
98N (10kgf Max)
Assiale
49N (5kgf max)
Coppia di avviamento
9.8×10-2N⋅m (1kgf・cm Max)
Protezione
IP=52
Vibrazioni
98m/s2 (10G)
Urti
980m/s2 (100G)
Massa
1 kg Max
---
