Vaglio per cantiere di costruzione 693

per minierea vibrazione linearea vibrazione

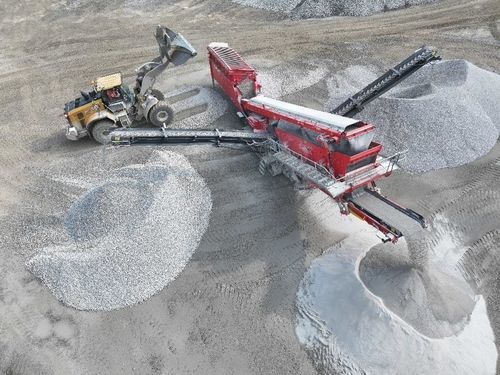

Panoramica Il vaglio inclinato cingolato 693+ è progettato per applicazioni ad alta produzione in cave, miniere, sabbia e ghiaia, carbone, trucioli di legno e terreno vegetale. Dispone di un cassone di vagliatura ad alta energia a doppio piano (piano superiore 6,1 m x 1,53 m, piano inferiore 5,55 m x 1,53 m), di una grande tramoggia con alimentatore a nastro a velocità variabile e dell'opzione di alimentazione ibrida. Il sistema idraulico e il powerpack sono ottimizzati per operare a regimi motore ridotti per efficienza carburante senza compromessi sulle prestazioni.

Caratteristiche principali

• Meccanismo di piegatura semplificato e riconfigurato per i nastri prodotti a bordo per rapido dispiegamento e uso semplice.
• Passerelle pieghevoli extra larghe per accesso sicuro e riduzione dei tempi di manutenzione.
• Massimo sfruttamento dei due piani full-size per elevate capacità di vagliatura su materiali fini, appiccicosi e sporchi.
• Angolo del cassone regolabile idraulicamente (20°–30°) per flessibilità di processo.
• Telematica T-Link (hardware e software) fornita di serie per monitoraggio e reportistica remota.

Dettagli aggiuntivi Progettato per funzionamento continuo ad alto rendimento, il 693+ è dotato di nastri e capacità di stoccaggio dimensionati per uso pesante. Il sottocarro robusto e l'angolo di vagliatura regolabile permettono l'uso in condizioni di cantiere difficili, mentre i sistemi di piegatura semplificati e i larghi accessi riducono i tempi di messa in servizio e manutenzione.

Specifiche tecniche

• Potenza netta motore: Tier 3/Stage IIIA - CAT C4.4 83 kW | Tier 4F/Stage V - Cat C3.6 82 kW (111 hp / 110 hp)
• Vaglio: Piano superiore 6,1 m x 1,53 m | Piano inferiore 5,55 m x 1,53 m
• Peso (ca.): 34.700 kg
• Ingombro trasporto (L x P x H): 18,95 m x 3,15 m x 3,6 m
• Ingombro di lavoro (L x P x H): 19,17 m x 18,25 m x 6,72 m
• Cassone vagliatura: Angolo 20°–30° idraulico; corsa 7 mm; velocità ~1.050 rpm; area di vagliatura ~18 m²
• Tramoggia / alimentatore: Capacità 6,9 m³; altezza di alimentazione 2,65 m (senza griglia); larghezza ingresso 4,1 m; larghezza alimentatore 1,2 m; velocità 0–16 m/min
• Nastri principali: Larghezza banda 1.050 mm; velocità ~92 m/min
• Nastri per fini: Larghezza 1.200 mm; altezza scarico ~4,41 m; capacità stoccaggio ~127,5 m³
• Nastri oversize/medi: Larghezza tipica 800 mm; altezza scarico ~4,97 m; capacità ~183 m³
• Sottocarro: Larghezza pattino 500 mm; velocità di marcia ~0,8 km/h; superabilità 32,6°
