Vaglio per cantiere di costruzione 684 2-Deck

per prodotti sfusi2 frazionia rete doppia

Definizione

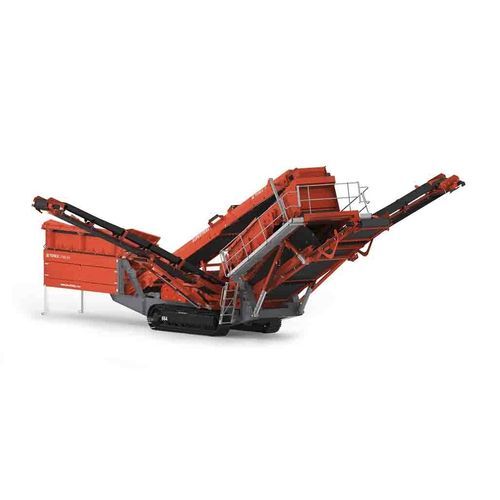

Il Finlay® 684 2-Deck è un vaglio inclinato compatto e facilmente trasportabile, progettato per il vagliamento di aggregati. Presenta due piani inclinati da 4,3 m x 1,7 m (2 x 4,3 m x 1,7 m) con una superficie di vagliatura totale di circa 14,6 m². Il piano superiore utilizza tensionamento rapido a cunei, il piano inferiore tensionamento idraulico per ridurre i tempi di sostituzione delle reti.

Caratteristiche principali

• Due piani inclinati 4,3 m x 1,7 m ciascuno per elevata capacità di vagliatura.
• Tensionamento rapido a cunei sul piano superiore, aperture di accesso e tensionamento idraulico sul piano inferiore per ridurre i tempi di fermo.
• Tre nastri di scarico regolabili e richiudibili idraulicamente per il trasporto.

Trasportatori e componenti

• Trasportatore principale: larghezza nastro ca. 1,0 m (40") con paratie in acciaio su tutta la lunghezza e piastre anti-rollback.
• Trasportatore fines: larghezza nastro ca. 1,2 m (48"); angolo di lavoro variabile fino a 25°; altezza di scarico standard ~4,15 m; capacità di stoccaggio indicativa ~106,3 m³ @ 25°.
• Trasportatori oversize / mid-grade: larghezza tipica 650 mm (26"); nastro Chevron 2 strati EP250; ripiegamento idraulico; altezze di scarico e capacità a seconda della configurazione.

Tramoggia / alimentatore

• Capacità tramoggia: ~8 m³ (10,5 yd³).
• Altezza di alimentazione: ~3,45 m (11'4").
• Larghezza di alimentazione: ~4,77 m (con piastre a griglia).

Cassa di vagliatura

• Due piani: 4,3 m x 1,7 m ciascuno — area totale di vagliatura ~14,6 m² (156 ft²).
• Angolo di vagliatura: regolabile approssimativamente 18°–37° (regolazione idraulica disponibile).
• Piastra d'impatto in materiale resistente all'abrasione nella zona di alimentazione.
• Passerelle di accesso zincate su entrambi i lati e all'estremità superiore per ispezione e manutenzione.

Telematica
L'hardware e il software T-Link sono forniti di serie, inclusa una periodo di abbonamento ai dati dalla fabbrica (es.: 7 anni) a seconda della configurazione.

Manutenzione e trasporto

• Tensionamento rapido a cunei sul piano superiore e tensionamento idraulico sul piano inferiore per minimizzare i tempi di sostituzione delle reti.
• Nastri ripiegabili idraulicamente e punti di sollevamento/trasporto previsti per il trasporto su strada.

Dati tecnici

• Modello: 684 2-Deck.
• Piani di vagliatura: 2 x 4,3 m x 1,7 m.
• Area totale di vagliatura: ~14,6 m² (156 ft²).
• Capacità tramoggia: ~8 m³ (10,5 yd³).
• Larghezza nastro principale: ~1,0 m (40"); nastro fines: ~1,2 m (48"); oversize/mid-grade: ~650 mm (26").
• Angolo di vagliatura: ~18°–37° (regolazione idraulica possibile).
• Peso di trasporto indicativo: 28.750 kg / 63.380 lbs; dimensioni di trasporto e lavoro secondo la scheda tecnica.
• Equipaggiamento standard/opzionale: T-Link, opzioni di soppressione polvere, vari media di vagliatura e configurazioni dei nastri.
