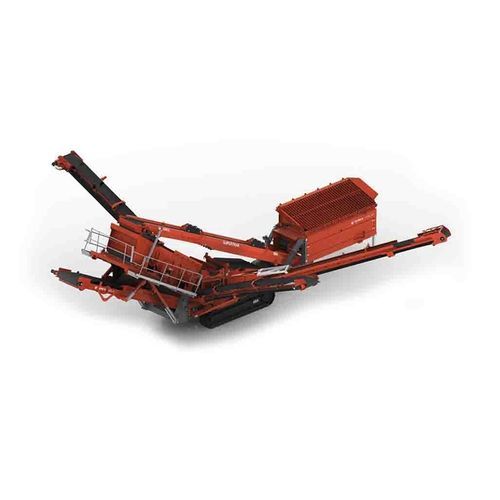

Vaglio per setacciatura a secco 684 3-Deck

per cantiere di costruzioneper miniereper il riciclaggio

Descrizione
Il Finlay® 684 3 piani è una criba inclinata mobile compatta progettata per cave, miniere, applicazioni di sabbia e ghiaia e riciclaggio. Dispone di tre piani inclinati a grandezza intera (4,3 m x 1,7 m ciascuno) che offrono ampia superficie di vagliatura, tensionamento rapido a cuneo, aperture di accesso e tensionamento idraulico del piano inferiore per ridurre i tempi di sostituzione della rete. Tutti e quattro i nastri di scarico sono regolabili e ripiegabili idraulicamente per il trasporto. Il quarto nastro (oversize‑plus) presenta inclinazione variabile e rotazione laterale per scarico e ricircolo precisi. Opzione ibrida elettrica e telematica T‑Link disponibili/di serie secondo configurazione.

Caratteristiche principali

• Tre piani inclinati 4,3 m x 1,7 m ciascuno (superficie totale ≈ 21,9 m²).
• Tensionamento rapido a cuneo e tensionamento idraulico del piano inferiore per minimizzare i tempi di set‑up e cambio rete.
• Quattro nastri di scarico regolabili; tutti ripiegabili idraulicamente per il trasporto.
• Quarto nastro oversize‑plus con inclinazione e rotazione laterale variabili per ricircolo o stoccaggio preciso.
• Sottocarro cingolato per mobilità in sito; opzione ibrida elettrica e T‑Link telematica fornite/ disponibili.

Equipaggiamenti aggiuntivi e punti di progetto

• Tramoggia / alimentatore: capacità ≈ 8 m³; altezza di alimentazione ≈ 3,51 m; larghezza di alimentazione ≈ 4,77 m; larghezza del belt feeder ≈ 1,05 m (42”).
• Convogliatore principale: nastro 1,0 m (40”) con bordo in acciaio per tutta la lunghezza, regolazione a scorrimento idraulico e piastre anti‑rollback.
• Convogliatore laterale / intermedio: nastro 650 mm (26”), ripiegamento idraulico; convogliatore fine: 1,2 m (48”) con angolo di lavoro variabile.
• Convogliatore oversize‑plus: nastro 500 mm (20”) con inclinazione/rotazione variabili e altezza di scarico regolabile per ricircolo o stoccaggio.
• Sottocarro: cingoli con scarpe 400 mm (16”), bassa velocità di trasferimento e buona capacità di pendenza per la mobilità in sito.

Specifiche tecniche

• Modello: 684 3‑Deck (Terex Finlay).
• Piani di vagliatura: 3 x 4,3 m x 1,7 m (superficie totale ≈ 21,9 m²).
• Angolo vagliatura: regolabile, circa 18°–37°.
• Capacità tramoggia: ≈ 8 m³.
• Larghezze nastri: principale 1,0 m; laterale 650 mm; fine 1,2 m; oversize‑plus 500 mm.
• Peso operativo indicativo: ≈ 33.500 kg (73.800 lbs); dimensioni di trasporto e lavoro come da scheda tecnica.
• Opzioni motore e motori elettrici ibridi a bordo disponibili; telematica T‑Link fornita di serie (abbonamento dati a seconda della regione).
