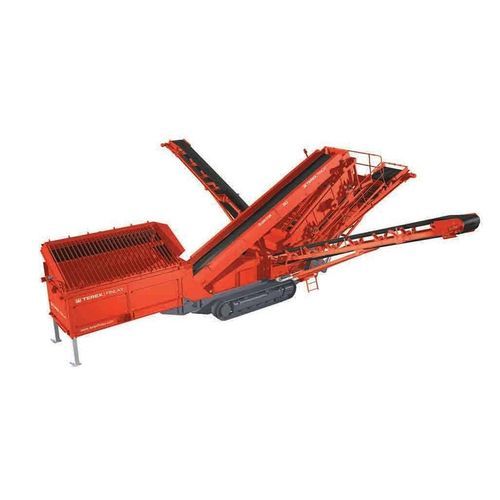

Vaglio per setacciatura a secco Finlay® 683

per cantiere di costruzioneper il riciclaggiomobile

Descrizione
Il Finlay® 683 è un impianto portatile di vagliatura inclinata a doppio ponte progettato per operatori e appaltatori di piccole e medie dimensioni. Integra tramoggia, vagliatura e accatastamento per applicazioni quali sabbia e ghiaia, aggregati e riciclaggio.

Caratteristiche principali

• Tramoggia da 8 m³ con griglia di ribaltamento da 4,25 m e piastre alari.
• Griglia di scarto ribaltabile idraulicamente con controllo remoto e barre d'appoggio (4,25 m × passo 100 mm).
• Ponte superiore 3,66 m × 1,52 m e ponte inferiore 3,00 m × 1,52 m; tensionamento idraulico della maglia del ponte inferiore.
• Passerella intorno al vaglio con corrimano, zoccolo e scala d'accesso.
• Scivolo di scarto della cassa dello schermo e paratie sul nastro principale.
• Nastro oversize e mid-grade ripiegabili idraulicamente.
• Carrello su cingoli 400 mm; comando cingoli portatile con cavo da 5 m.
• Punti di ingrassaggio a basso livello e arresti di emergenza; protezioni conformi a specifiche M & Q.

Nastro principale

• Larghezza nastro: 1,0 m (40”).
• Tipo nastro: nastro liscio a 3 strati.
• Parapetto in acciaio per tutta la lunghezza del nastro.

Cassa vaglio

• Ponte superiore: 3,66 m × 1,53 m (12' × 5').
• Ponte inferiore: 3,00 m × 1,53 m (10' × 5').
• Angolo di vagliatura: regolazione idraulica 18°–39°.
• Passerelle di accesso su entrambi i lati e all'estremità superiore; area totale di vagliatura: 10,1 m² (110 ft²).

Nastro dei fini

• Larghezza nastro: 1,2 m (48”).
• Angolo di lavoro: variabile fino al 25° (max).
• Altezza di scarico standard: 3,86 m (12'8”).
• Capacità di stoccaggio: 106 m³ (139 yd³).

Tramoggia / Alimentatore

• Capacità tramoggia: 8 m³ (10,5 yd³).
• Altezza di alimentazione: 3,45 m (11'4”).
• Larghezza di alimentazione: 4,77 m (15'8”) con piastre a ali di griglia.
• Larghezza nastro alimentatore: 1,05 m (42”).

Nastri oversize e di media qualità

• Larghezza nastro: 650 mm (26”).
• Angolo di lavoro: 24°.
• Nastri ripiegabili idraulicamente per trasporto e installazione.
• Altezza di scarico: 4,72 m (14').
• Capacità di stoccaggio: 194 m³ (254 yd³).

Cingoli

• Larghezza pattino: 400 mm (16”).
• Velocità di avanzamento: 0,9 km/h.
• Capacità di salita: 27°.
• Angolo di rastrellatura: 8°.

Telematica
Il sistema T-Link è fornito di serie e offre accesso remoto alla posizione e allo stato della macchina, oltre a funzionalità di monitoraggio per ottimizzare utilizzo e manutenzione.

Specifiche tecniche

• Potenza netta motore: Tier 3 - Cat 113 hp | Tier 4F / Stage IV - 110 hp (≈ 83 kW / 82 kW).
• Dimensioni vaglio: ponte superiore 3,66 m × 1,52 m; ponte inferiore 3,00 m × 1,52 m.
• Peso (circa): 24.250 kg (53.462 lbs).
• Dimensioni trasporto (circa): H 3,25 m × W 3,00 m × L 15,00 m.
• Dimensioni lavoro (circa): H 5,30 m × W 17,25 m × L 16,50 m.
• Area totale di vagliatura: 10,1 m².
• Tramoggia: 8 m³; nastri: principale 1,0 m / fini 1,2 m / oversize 650 mm.
