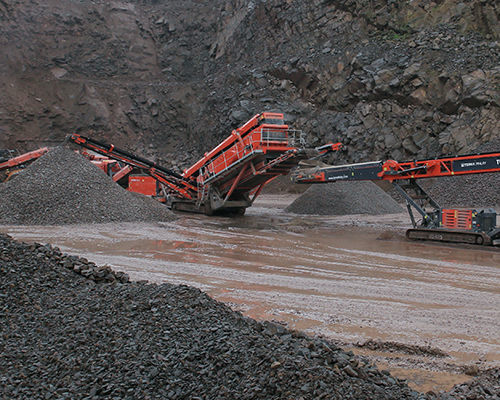

Vaglio per setacciatura a secco 696 2-Deck

per miniereper cantiere di costruzionea vibrazione

Panoramica
Il vaglio inclinato 696 2-Deck è progettato per applicazioni in cave, miniere e nel trattamento aggregati. È dotato di due piani full-size da 6,1 m x 1,7 m che offrono una vasta area di vagliatura. La tramoggia da 8 m³ con alimentatore a nastro a velocità variabile garantisce un’alimentazione regolare e può essere equipaggiata con griglia ribaltabile remota o griglia vibrante a doppio piano. Le passerelle del cassone vaglio e i nastri prodotto ripiegabili idraulicamente consentono rapidi tempi di messa in servizio (tipicamente < 30 minuti) e dimensioni di trasporto compatte per facilitare gli spostamenti tra cantieri.

Caratteristiche principali

• Due piani full-size di vagliatura (6,1 m x 1,7 m) per ampia area di vagliatura.
• Angolo del cassone regolabile idraulicamente: 18°–32°.
• Passerelle e nastri integrati ripiegabili idraulicamente per rapido dispiegamento e trasporto.
• Alimentatore a nastro a velocità variabile (0–16 m/min) per flusso materiale costante.
• Sistema telematico T-Link installato di serie con abbonamento dati gratuito di sette anni.

Vantaggi per l'operatore
Tempi di configurazione ridotti grazie ai sistemi di apertura idraulici; ingombro di trasporto compatto per facilitare gli spostamenti; powerpack ibrido opzionale per funzionamento elettrico da alimentazione esterna o motore di bordo.

Tramoggia / Alimentatore

• Capacità tramoggia: 8 m³ (10,5 yd³).
• Altezza di alimentazione: 2,5 m (circa 8').
• Larghezza di alimentazione (con ali griglia): 4,2 m (circa 13'9").
• Larghezza nastro alimentatore: 1,2 m (48").
• Velocità nastro alimentatore: variabile 0–16 m/min (0–53 ft/min).

Cassone vaglio

• Due piani full-size: 6,1 m x 1,7 m (20' x 5'7").
• Area totale di vagliatura: 20,74 m² (223 ft²).
• Angolo regolabile idraulicamente: 18°–32°.
• Passerelle ripiegabili idraulicamente per rapido e sicuro dispiegamento.

Nastri (selezionati)

• Nastri oversize: larghezza 800 mm (32"), velocità variabile 0–90 m/min, altezza scarico ~5,1 m, capacità deposito ~228 m³.
• Nastro principale: larghezza 1,2 m (48"), velocità ~92 m/min, grembiature in acciaio su tutta la lunghezza.
• Nastro intermedio: larghezza 800 mm (32"), angolo di lavoro ~22°, velocità variabile 0–90 m/min, altezza scarico fino a ~5,1 m.
• Nastro per finissimi: larghezza 1,2 m (48"), velocità fino a 125 m/min, altezza di scarico standard 5,5 m, capacità deposito ~285 m³.

Sottocarro e mobilità

• Larghezza pattino: 500 mm (20").
• Capacità pendenza: fino a 32,6°.
• Angolo di rake: 9°.

T-Link telematica
L'hardware e il software T-Link sono forniti di serie per consentire monitoraggio remoto, localizzazione e report sulle prestazioni. È inclusa un'abbonamento dati gratuito di sette anni per supportare la disponibilità e la diagnostica remota dell'impianto.

Accessori / opzioni

• Powerpack ibrido opzionale (motori elettrici a bordo) per funzionamento elettrico da alimentazione esterna o motore a bordo.
• Opzioni tramoggia: griglia ribaltabile remota o griglia vibrante a doppio piano.

Specifiche tecniche

• Modello: 696 2-Deck.
• Dimensioni deck: 6,1 m x 1,7 m per piano; area totale 20,74 m².
• Capacità tramoggia: 8 m³ (10,5 yd³).
• Peso indicativo: 33.800 kg (74.550 lbs).
• Dimensioni di trasporto (indicative): H 3,65 m · W 3,0 m · L 19,7 m.
• Dimensioni operative (indicative): H 5,8 m · W 18,1 m · L 21,01 m.
• Larghezze nastri: principale 1,2 m (48"), oversize/intermedio 800 mm (32"), fines 1,2 m (48").
• Range angolo vaglio: idraulico 18°–32°.
• Telematica: T-Link installata con abbonamento dati gratuito di sette anni.
