Vaglio per setacciatura a secco 696 3-Deck

per cantiere di costruzioneper miniereper legno

Descrizione

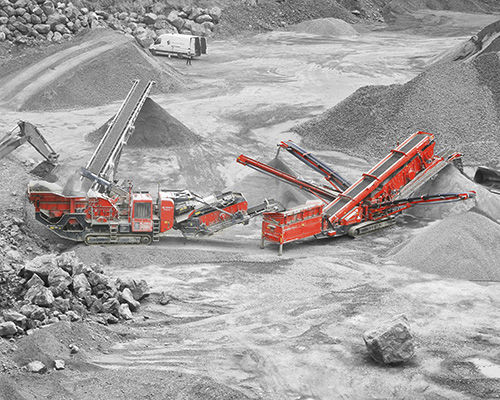

Il vaglio inclinato a 3 piani Terex Finlay 696 è progettato per il vagliamento ad alta produzione in cave, miniere, lavorazione di sabbia e ghiaia, carbone, trucioli di legno e terreni di superficie. La macchina dispone di un cassone di vagliatura ad alta energia con tre piani a grandezza reale e di un ingombro di trasporto compatto per agevoli spostamenti tra i cantieri.

Caratteristiche

• Cassone di vagliatura ad alta energia a tre piani con tre piani full‑size 6,1 m x 1,7 m per una superficie totale di vagliatura di 31,1 m².
• Grande tramoggia da 8 m³ e alimentatore a nastro a velocità variabile per un flusso materiale costante; opzioni: griglia ribaltabile remota o griglia vibrante a doppio piano.
• Convogliatore oversize-plus con inclinazione e rotazione idrauliche per il ricircolo al frantoio secondario o per lo stoccaggio.
• Ingombrio di trasporto compatto per facilità di trasferimento tra i cantieri.
• Powerpack ibrido opzionale per funzionamento da alimentazione esterna o motore a bordo.
• Meccanismo di piegatura intuitivo per i nastri prodotti integrati che facilita il dispiegamento e gli spostamenti in cantiere.
• Passerelle pieghevoli idrauliche di serie per migliorare l'efficienza in cantiere e il rapido dispiegamento del cassone di vagliatura.
• Impianto idraulico progettato per bilanciare potenza ed efficienza.
• Angolo del cassone regolabile idraulicamente tra 18° e 32°.
• Telematica T-Link fornita di serie con abbonamento dati di sette anni incluso.

Tramoggia / Alimentatore

• Capacità tramoggia: 8 m³
• Altezza di alimentazione (senza griglia): 2,5 m
• Larghezza di ingresso (con piastre aletta): 4,2 m
• Larghezza nastro alimentatore: 1,2 m
• Velocità alimentatore: variabile, 0–16 m/min

Convogliatore principale

• Larghezza nastro: 1,2 m
• Velocità nastro: 92 m/min
• Paratie in acciaio per tutta la lunghezza del convogliatore

Convogliatore medio

• Larghezza nastro: 800 mm
• Angolo di lavoro: 22°
• Velocità: variabile, 0–90 m/min
• Altezza di scarico: 5,1 m
• Capacità di stoccaggio: 228 m³

Convogliatore oversize

• Larghezza nastro: 800 mm
• Angolo di lavoro: 22°
• Velocità: variabile, 0–90 m/min
• Altezza di scarico: 5,1 m
• Capacità di stoccaggio: 228 m³

Convogliatore oversize plus

• Larghezza nastro: 500 mm
• Angolo di lavoro: variabile fino a 24°
• Velocità: variabile, fino a 120 m/min
• Altezza di scarico variabile fino a 5,4 m
• Capacità di stoccaggio: 270 m³ @ 40°

Convogliatore per fini

• Larghezza nastro: 1,2 m
• Angolo di lavoro: variabile fino a 27,5° (max)
• Velocità: variabile, max 125 m/min
• Altezza di scarico standard: 5,5 m
• Capacità di stoccaggio: 285 m³

Cassone di vagliatura

• Tutti i piani: 6,1 m x 1,7 m — tre piani full‑size
• Passerelle pieghevoli idrauliche di serie
• Angolo di vagliatura regolabile idraulicamente: 18°–32°
• Superficie totale di vagliatura: 31,1 m²

Carrello / Sottocarro

• Larghezza pattino: 500 mm
• Capacità di salita: 32,6°
• Angolo di rastrellamento: 9°

Telematica T-Link
La telematica T-Link è fornita di serie per il monitoraggio remoto della posizione e dello stato macchina e per ottimizzare la disponibilità. Attivazione e configurazione account fornite tramite il servizio telematico del produttore.

Specifiche tecniche

• Potenza netta motore: opzioni secondo scheda tecnica
• Dimensione vaglio (per piano): 6,1 m x 1,7 m
• Superficie totale di vagliatura: 31,1 m²
• Peso macchina: circa 40.050 kg
• Dimensioni trasporto (H x W x L): circa 3,65 m x 3,0 m x 19,7 m
• Dimensioni lavoro (H x W x L): circa 5,8 m x 18,45 m x 21,01 m
• Capacità tramoggia: 8 m³
