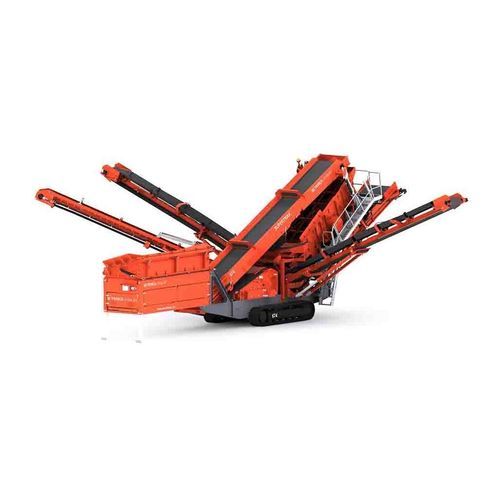

Vaglio per alimentazione di frantumatori 674

mobileper prodotti sfusiinclinato

Panoramica
Il Finlay® 674 è un vaglio inclinato compatto, montato su cingoli, progettato per un rapido avvio e smontaggio. Il cassone di vagliatura a tre piani offre un'area totale di vagliatura di 15,7 m² (170 ft²), consentendo una separazione efficiente anche sulle frazioni più piccole mantenendo elevata capacità. Il cassone dispone di tensionamento rapido a cuneo, aperture di accesso e sistema di tensionamento idraulico del piano inferiore per ridurre i tempi di sostituzione delle griglie. Tutti e quattro i nastri di scarico sono regolabili e si ripiegano idraulicamente per il trasporto. Il quarto nastro 'oversize plus' offre inclinazione variabile e rotazione laterale per scarico preciso in ricircolo o stoccaggio.

Caratteristiche principali

• Vaglio a tre piani con passerelle zincate fisse intorno alla macchina per accesso e manutenzione sicuri.
• Tensionamento rapido a cuneo e tensionamento idraulico del piano inferiore per ridurre i tempi di fermo per la sostituzione delle reti.
• Quarto nastro oversize-plus con inclinazione variabile e rotazione laterale per instradare con precisione i materiali verso frantoi o aree di stoccaggio.
• Tutti e quattro i nastri di scarico sono regolabili e si ripiegano idraulicamente per il trasporto.
• Tramoggia e alimentatore a nastro aggiornati per migliorare il flusso materiale verso il nastro principale.
• Angolo del cassone regolabile idraulicamente tra 18° e 37° per adattare la macchina all'applicazione.

Trasportatori e movimentazione

• Trasportatore principale: larghezza nastro 1000 mm (40"); angolo di lavoro 21°–28°; zoccoli in acciaio su tutta la lunghezza.
• Trasportatore fines: larghezza 1,2 m (48"); angolo di lavoro 14°–33°; altezza di scarico standard 3,74 m (12'3"); capacità di stoccaggio ≈ 73 m³ (95 yd³).
• Trasportatore laterale/oversize: larghezza 650 mm; velocità variabile 0–121 m/min; altezza di scarico 4,76 m (15'7"); capacità di stoccaggio ≈ 147 m³ (192 yd³).
• Oversize-plus (opzionale): nastro 500 mm (20"); angolo di lavoro 20°–23° (modalità rotazione/inclinazione fino a 40°–60° a seconda della configurazione); capacità di stoccaggio fino a 123 m³ (162 yd³).

Specifiche tecniche

• Area totale di vagliatura: 15,7 m² (170 ft²).
• Piani: 3.
• Tramoggia: capacità 8,0 m³ (10,5 yd³); altezza di alimentazione 3,45 m (11'4"); larghezza alimentatore 1,05 m (3'5").
• Dimensioni del vaglio: 12' x 5' (3,65 m x 1,5 m).
• Potenza motore: Tier 3 - Cat 102 hp (≈77 kW) | Tier 4F / Stage IV - 110 hp (≈98,1 kW).
• Peso operativo: 28.500 kg (62.832 lbs).
• Dimensioni di trasporto (A x L x P): 3,44 m x 2,98 m x 16,42 m (11'3" x 9'9" x 53'10").
• Dimensioni di lavoro (A x L x P): 5,82 m x 17,4 m x 16,81 m (17'32" x 57'1" x 55'2").
• Il sistema telematico T-Link è installato di serie con un abbonamento dati gratuito di sette anni.
