Comparatore per R&S TLV3201

Panoramica del prodotto
Il TLV3201 è un comparatore a canale singolo con uscita push-pull che offre risposta rapida (tip. 40 ns) e consumo di quiescenza molto basso (tip. 40 µA). Presenta ingressi rail-to-rail, basso offset di ingresso e elevata capacità di pilotaggio in package compatti. Specificato per temperature industriali (−40°C a 125°C), è disponibile nei package 5 pin SOT-23 (DBV) e 5 pin SC70 (DCK).

Caratteristiche

• Basso ritardo di propagazione: 40 ns (tip.)
• Basso consumo a riposo: 40 µA per canale (tip.)
• Intervallo di modo comune degli ingressi esteso di ~200 mV oltre le rail (rail-to-rail)
• Bassa tensione di offset d'ingresso: 1 mV (tip.)
• Uscite push-pull con elevata capacità di drive
• Intervallo di alimentazione: 2,7 V a 5,5 V
• Intervallo di temperatura di funzionamento: −40°C a 125°C
• Disponibile in package ridotti: 5 pin SC70, 5 pin SOT-23 (e versioni a 8 pin per le varianti dual)

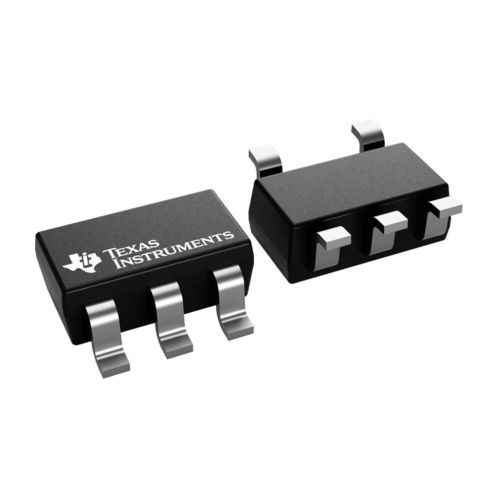

Informazioni sul package
5 pin SOT-23 (DBV): 5 pin — 8,12 mm² (2,9 x 2,8 mm)
5 pin SC70 (DCK): 5 pin — 4,2 mm² (2,0 x 2,1 mm)

Descrizione
Il TLV3201 unisce elevate prestazioni in velocità e basso consumo in ingombri ridotti, ideale per applicazioni che richiedono rilevamento rapido di soglie con consumo minimo in standby. Utilizzi tipici: sistemi a batteria, rilevamento di livello, condizionamento del segnale e stadi comparatori rapidi nei sistemi di controllo. È semplice da integrare e tollera segnali di ingresso vicini alle rail di alimentazione.

Specifiche tecniche

• Numero di canali: 1
• Tipo di uscita: Push-Pull
• Tempo di propagazione: 0,04 µs (40 ns tip.)
• Tensione di alimentazione (Vs) min: 2,7 V
• Tensione di alimentazione (Vs) max: 5,5 V
• Corrente di quiescenza (Iq) per canale (tip.): 0,04 mA (40 µA)
• Tensione di offset d'ingresso (tip.): 1 mV; Vos (max) a 25°C: 5 mV
• Corrente di polarizzazione d'ingresso (±) (max): 0,05 nA
• Intervallo di modo comune in ingresso: si estende ~200 mV oltre ciascuna rail (VICR min: -0,2 V; VICR max: 5,7 V)
• Intervallo di temperatura di funzionamento: -40°C a 125°C
