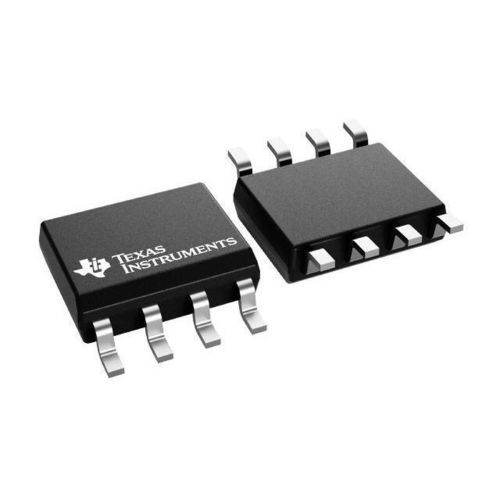

PanoramicaIl TLV9062 è un amplificatore operazionale dual a bassa tensione con ingressi e uscite rail-to-rail, progettato per sistemi alimentati da 1,8 V a 5,5 V. È adatto ad applicazioni compatte e sensibili ai costi che richiedono pilotaggio di carichi capacitivi e versioni con consumo di standby molto basso.
Punti chiave- Amplificatore dual (TLV9062) con ingresso e uscita rail-to-rail
- Intervallo di alimentazione: 1,8 V – 5,5 V
- Progettato per applicazioni a bassa tensione e ingombro ridotto
- Versioni con shutdown disponibili (TLV906xS) con standby tip. <1 µA
Caratteristiche- Ingressi e uscite rail-to-rail
- Bassa tensione di offset di ingresso: ±0,3 mV (tip.)
- Larghezza di banda in guadagno unitario: 10 MHz
- Basso rumore a banda larga: ~10 nV/√Hz
- Bassa corrente di bias in ingresso: 0,5 pA (tip.)
- Basso consumo a riposo: 538 µA per canale (tip.)
- Stabile in guadagno unitario; nessuna inversione di fase in sovradriving
- Filtro RFI/EMI integrato
- Impedenza di uscita open-loop resistiva facilita la stabilità con carichi capacitivi
- Intervallo di temperatura operativa: –40 °C a 125 °C
Parametri (selezione, tip./max./min.)Numero di canali: 2
Tensione di alimentazione (max): 5,5 V
Tensione di alimentazione (min): 1,8 V
Rail-to-rail: Ingresso e Uscita
GBW (tip): 10 MHz
Slew rate (tip): 6,5 V/µs
Vos a 25 °C (max): 1,6 mV
Iq per canale (tip): 0,538 mA (538 µA)
Vn a 1 kHz (tip): 16 nV/√Hz
Intervallo di temperatura operativa: -40 °C a 125 °C
Deriva di offset (tip): 0,53 µV/°C
CMRR (tip): 103 dB
Iout (tip): 0,05 A
Architettura: CMOS
Carico capacitivo tipico: 100 pF (obiettivo di progetto)
DescrizioneLa famiglia TLV906x (TLV9061 singolo, TLV9062 dual, TLV9064 quad) è ottimizzata per il funzionamento a bassa tensione mantenendo prestazioni comparabili a dispositivi TI simili. La famiglia supporta il pilotaggio di carichi capacitivi (100 pF tip.) e risulta più semplice da stabilizzare con carichi maggiori grazie all'impedenza di uscita open-loop di tipo resistivo. Le varianti TLV906xS includono la funzione shutdown per correnti di standby estremamente basse. Sono disponibili diversi package, inclusi micro-package (X2SON, X2QFN) e package standard di settore (SOIC, MSOP, SOT-23, TSSOP, VSSOP, WSON, DSBGA).
Specifiche tecniche- Modello: TLV9062 (dual)
- Intervallo tensione alimentazione: 1,8 V – 5,5 V
- GBW: 10 MHz (tip.)
- Slew rate: 6,5 V/µs (tip.)
- Tensione di offset ingresso (tip): ±0,3 mV; max 1,6 mV
- Corrente di riposo: ~538 µA per canale (tip.)
- Rumore ingresso (1 kHz): ~16 nV/√Hz (tip.)
- Temperatura operativa: -40 °C a +125 °C
- Ingressi/Uscite rail-to-rail
- Filtro RFI/EMI integrato; opzione shutdown con standby <1 µA (TLV906xS)
- Architettura: CMOS; CMRR (tip) 103 dB
- Corrente di uscita tipica: 0,05 A
